审图工程师看一套图要3天，我用TRAE SOLO搭了一条自动化审查管线，23张DXF图纸丢进去10分钟出完整审查报告——91条规范逐条检查、7个管线碰撞自动定位、22项跨专业参数一致性校验。从温州医科大学5万㎡校区到佛山工业厂房，换项目只需改一个配置文件。15,000行Python代码，完全零基础起步。
一、背景
我是一名土木工程师（施工图审查方向）。日常工作是拿着6本规范、89张图纸，逐条核对强条是否满足——一套图看下来要3天，眼睛都花了还容易漏。
试过市面上的BIM审图软件，要么只能检查建模质量（不管规范合规），要么价格离谱（年费几十万），要么只支持特定BIM格式（我们很多项目只有CAD图纸）。
我就想：能不能用AI把“人肉翻规范”这件事自动化？
二、我是怎么拆解这个任务的
审图这件事看起来复杂，但拆开来看其实就是4步：
1. 把图纸变成文本 → 从DXF文件提取文字和标高数据
2. 用规则逐条检查 → 91条国家规范，每条定义关键词，命中=有证据
3. 跨专业对账 → 建筑说耐火等级二级，结构说一级？对不上就报

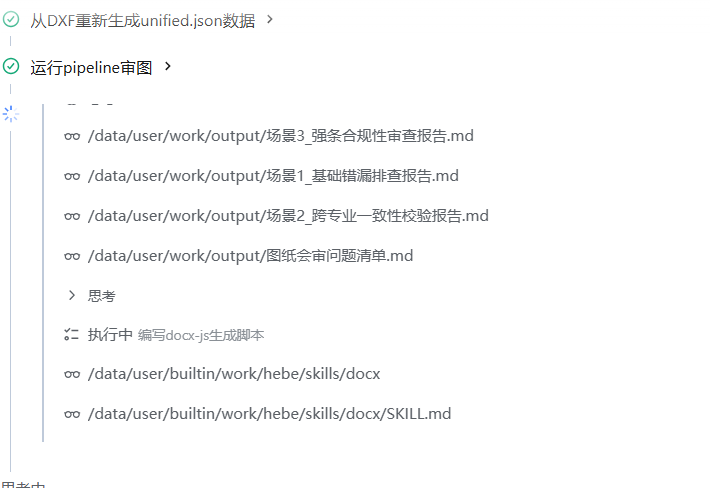

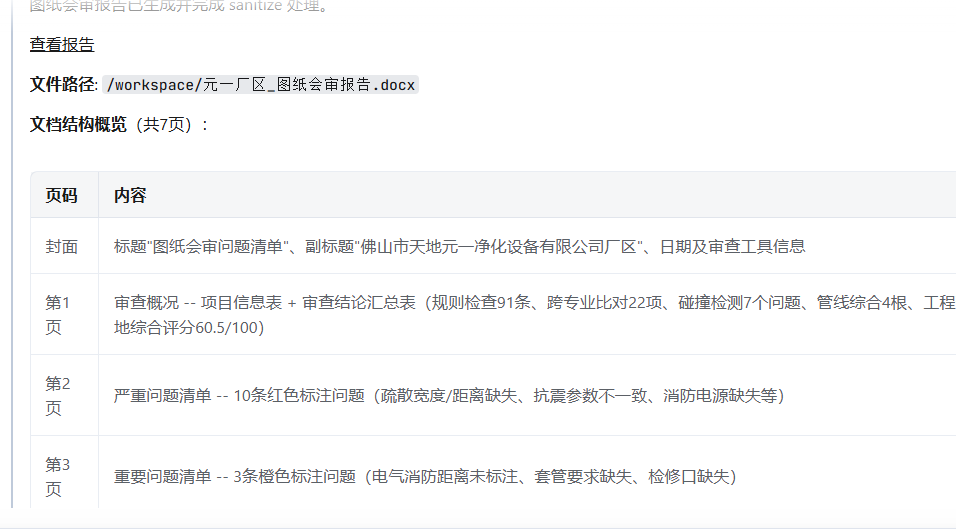

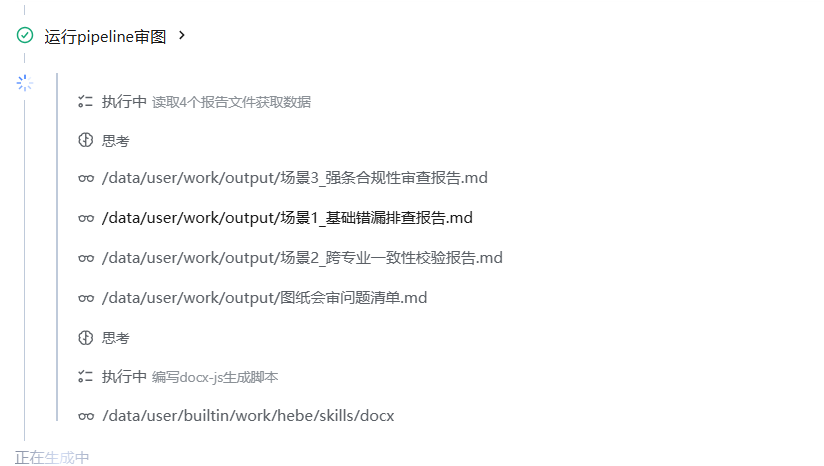

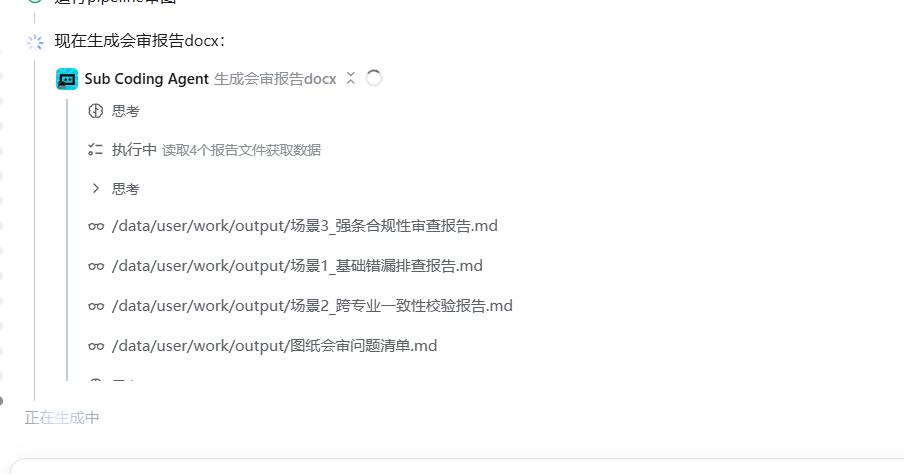

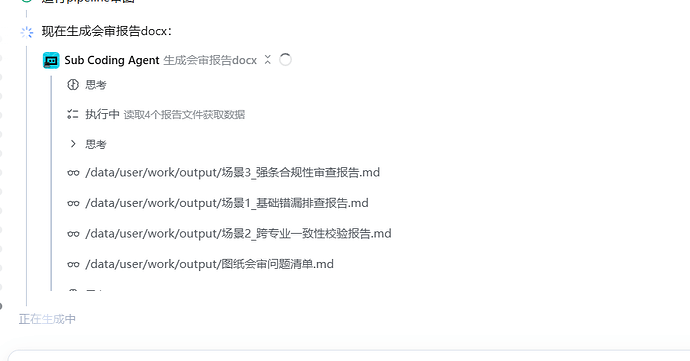

4. 出报告 → 按会审会议格式输出，直接能打印
这4步正好对应pipeline的4个阶段，每一步都可以独立验证。
三、踩过的坑（非常关键）
坑1：跨专业比对全部“不一致”——因为系统从整行文本抓第一个数字，“填充墙每隔500设2φ6钢筋”里的500被当成抗震烈度。
修复：写了领域感知参数提取器，用上下文正则精确匹配“抗震设防烈度X度”。
坑2：换项目后全部匹配不上——因为文件名匹配规则写死了“123号教学实验楼”。
修复：改为三级模糊匹配（精确→拆词→专业关键词回退），任何项目都能用。
坑3：规范引用错误——GB 50007-2011的替代规范写成了GB 55007-2021（砌体结构规范），实际上应该是GB 55003-2021（地基基础规范）。
修复：逐条核对住建部公告，建立规范版本校验表。
坑4：JSON文件格式各种问题——GBK编码、尾逗号、单引号、缺字段……
修复：三层自动修复（编码检测→语法修复→结构补全），修复不了就降级逐行提取，绝不丢数据。

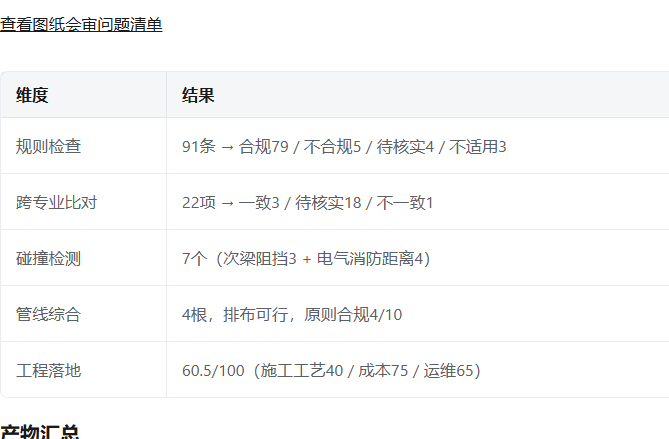

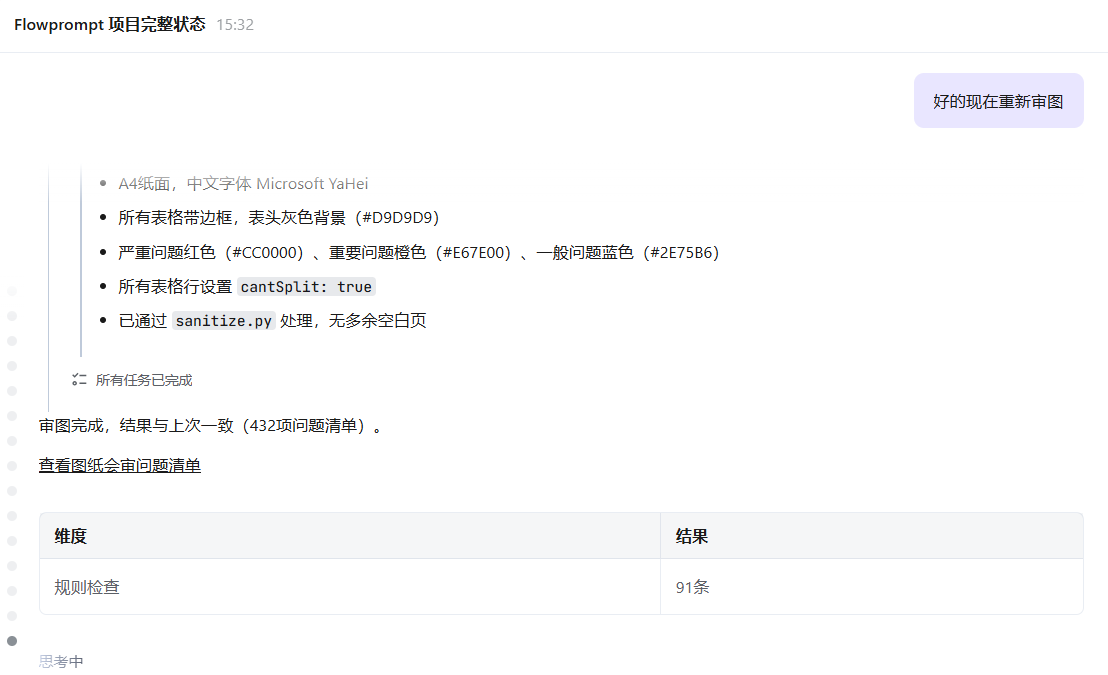

四、成果展示

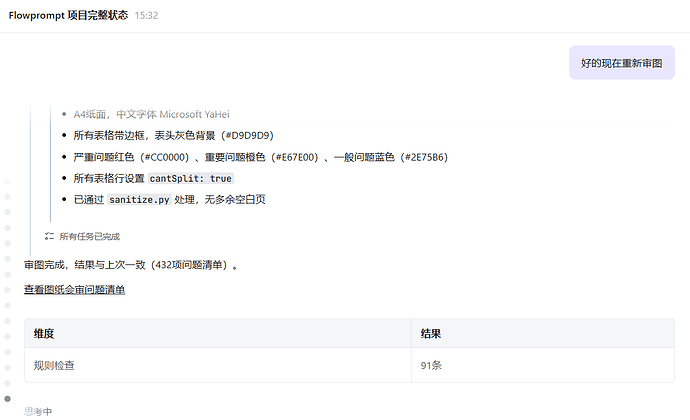

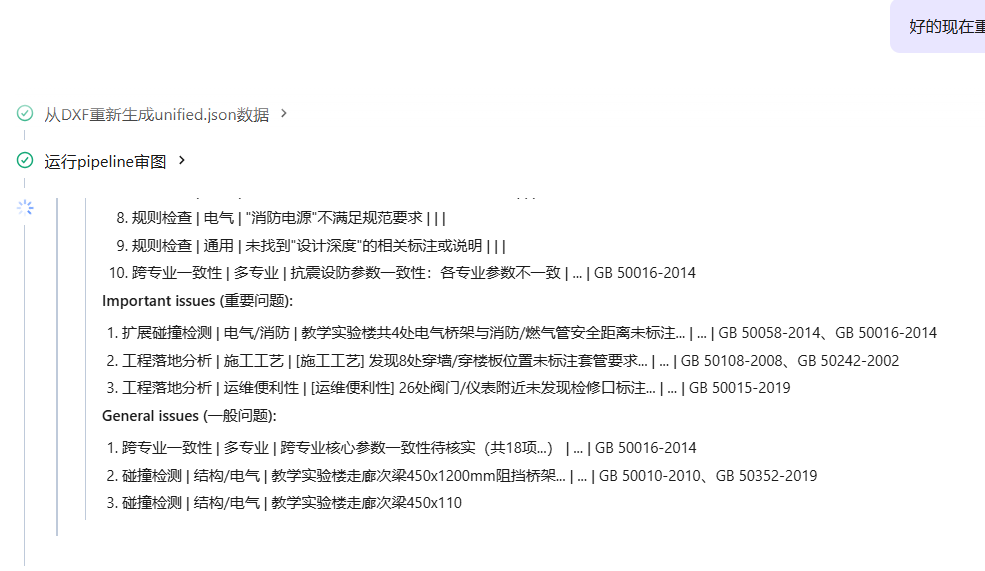

截图3：碰撞检测报告——7个管线碰撞问题定位
关键数据对比：
https://rqg4pq7k0my.feishu.cn/wiki/DIxFwvJcRiVeeykNk7YcrPXanqg?from=from_copylink佛山市天地元一净化设备有限公司厂区
审查日期：2026年04月15日
审查工具：施工图智能审查自动化管线 v5.1
https://rqg4pq7k0my.feishu.cn/wiki/VfQvwbIAUi5lkokEB2EcSN9ynR1?from=from_copylink
https://rqg4pq7k0my.feishu.cn/wiki/O0Lrw7MmLiMPlGk9CXncQF36nPc?from=from_copylink
https://rqg4pq7k0my.feishu.cn/wiki/PplKwFksNirmvukRbGScd7uKnxe?from=from_copylink
维度
人工审图
AI审图
耗时
3天/套
10分钟/套
覆盖规范
6本（人脑记忆极限）
28部（规则库）
检查规则
~50条（经验判断）
91条（标准化）
跨专业比对
靠开会口头对
22项自动校验
一致性
因人而异
每次结果相同
成本
~5000元/套（人工费）
接近0
五、效果与总结
这套系统已经在两个真实项目上跑通：
温州医科大学茶山东校区（5万㎡，89张图）——发现23个重要错漏
佛山天地元一净化设备厂区（23张图）——发现5条强条违规
最核心的收获不是“省时间”，而是不漏。人工审图看第87张图时注意力已经下降，但AI检查第1条和第91条规则用的是同一个标准。
代码已开源，换项目只需改一个配置文件（project_config.json），不需要改代码。
91条规范检查（vs 人工约50条）
5条强条违规被自动发现
10分钟（vs 人工3天）
零基础土木工程师，15,000行Python
设计院自审：出图前批量预检，减少审图修改轮次
甲方/监理：拿到的图纸先过一遍，快速定位问题
工程教育：审图实训，自动标注违规点，学习效率翻倍
