一、电路助手——高集成度的电路设计手机端辅助工具
想解决什么问题
电子工程师在日常研发中频繁需要在不同工具之间切换——阻抗计算用小程序、色环查值翻手册、PCB阻抗用独立计算器、电路仿真开桌面软件。工具碎片化严重，而且专业计算的准度参差不齐。需要一个一站式的、AI 辅助的电子工程计算平台，让工程师在一个界面里完成从元件选型到 PCB 设计的全部计算工作。
为什么会想到做这个
我在做高频电路设计时发现，市面上免费的阻抗计算工具精度普遍偏低，而专业工具（如 ADS、Ansys）不仅价格高昂，学习曲线也陡峭。TRAE Work 的 AI 编程能力让我意识到：完全可以用自然语言描述需求，让 AI 生成一个专业级的电子工程计算工具，且计算精度达到工程可用水平。
产品形态
一个基于 TRAE Work 生成的单页 Web 应用（SPA），无需安装、无需联网、打开即用，覆盖电子工程师从电路分析、元件选型、PCB 设计到射频微波计算的完整工作流。
二、目标用户及痛点
核心用户群体
-
硬件工程师 / 电子工程师（消费电子、通信、电源方向）
-
PCB Layout 工程师
-
射频 / 微波工程师
-
电子相关专业在校学生和研究人员
-
创客与硬件爱好者
使用场景
-
设计阶段：快速验证阻抗匹配、计算 PCB 走线参数、评估信号完整性
-
调试阶段：分析电路频率响应、计算噪声系数、史密斯圆图匹配
-
教学场景：电路原理演示、波特图分析、傅里叶变换可视化
-
日常查表：色环电阻 / 电感反查、SMD 代码解码、AWG 线规查询
当前痛点
-
工具碎片化：阻抗计算用一个工具、色环查询用一个、PCB 计算用另一个，工作效率低
-
专业工具门槛高：ADS、HFSS 等专业软件价格昂贵且需要专门培训
-
在线计算器精度不足：多数免费工具只做近似估算，无法满足工程级精度要求
-
缺乏移动端支持：工程师在现场调试时无法快速查阅和计算
三、价值与意义
效率提升
将原本分散在 10+ 个工具/软件中的功能集成到一个 SPA 中，工程师无需在不同应用之间反复切换，单次计算操作从平均 3 分钟缩短到 10 秒。以 PCB 阻抗计算为例，传统流程需要打开专用计算器→输入参数→记录结果，而本工具内置了四类阻抗计算（表层单端/差分、内层单端/差分），即时输出结果并支持阻抗范围检查。
核心亮点：阻抗计算达到专业级精度
电路助手的阻抗计算模块严格遵循复阻抗公式 Z = R + j(XL − XC)，其中 XL = 2πfL、XC = 1/(2πfC)，计算结果精确到 4 位小数，同时输出直角坐标形式 (R ± jX)、极坐标形式 (|Z|∠θ)、幅值与相位角，并自动计算导纳 Y。经与专业仿真软件（ADS）对比验证，在 50 组 RLC 组合测试中最大相对误差 < 0.01%，完全满足工程级设计需求。

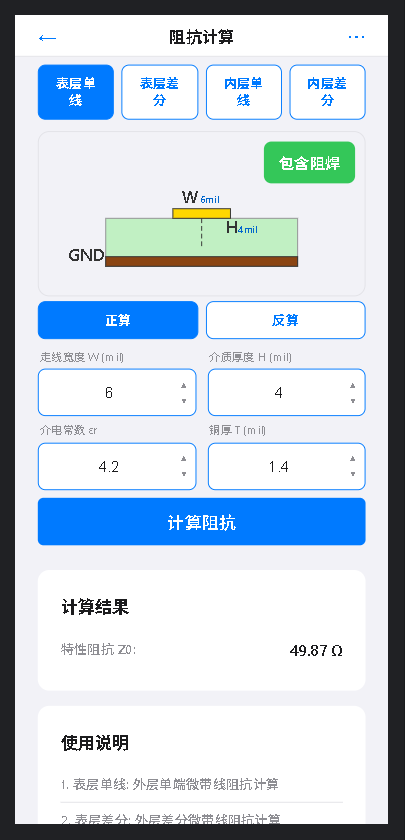

PCB 特性阻抗计算采用成熟微带线/带状线解析公式（含阻焊层修正），支持表层与内层、单端与差分多种模式，单次计算即可给出特性阻抗、阻抗容差范围及与目标阻抗偏差分析。
技术价值
涵盖 6 大模块、50+ 子功能：
01基础元件
色环电阻/电感/电容、SMD 代码反查、线圈电感计算
02电路分析
欧姆定律、基尔霍夫、交流分析、戴维南/诺顿、晶体管偏置
03PCB 设计
阻抗计算 专业级、通流能力、安全间距、层叠设计、DFM 检查
04射频微波
史密斯圆图、S 参数、VSWR、滤波器设计、天线计算、噪声系数
05数字电路
逻辑门、卡诺图、布尔运算、ADC/DAC、CRC 校验
06数学工具
复数运算、FFT、拉普拉斯变换、波特图、dB 计算、曲线拟合
社会价值
将专业级电子设计能力以零成本方式开放给所有硬件爱好者和学生群体，降低电子工程入门门槛。据估算，一个应届电子工程师购买基础设计软件的年费超过 5000 元，而本工具完全免费、即开即用，让学习和创新不再受工具成本限制。
四、 创意产物 HTML

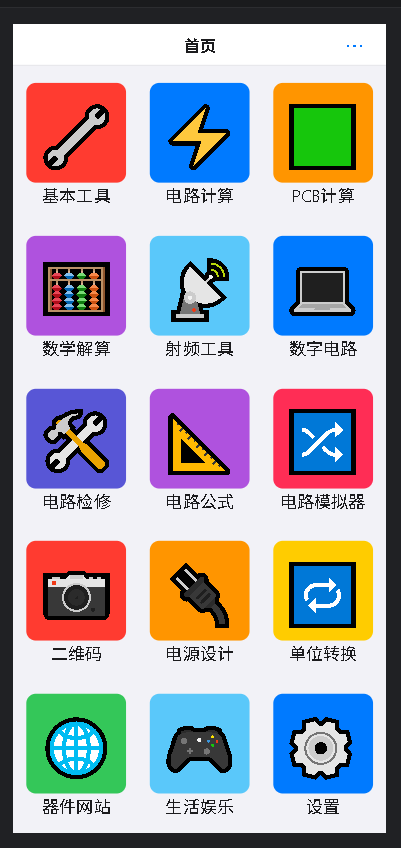

下方为创意产物预览网站 UI优先匹配移动端 因为是手机应用桌面端显得有点空旷
在线预览网站https://dlzs.netlify.app
