TRAE联名电子工牌 [FoloToy AI Passport] 设备全解析 · 实操经验和技巧分享

TRAE 创造力大赛身份牌 · 基于官方 BSP 源码与实测验证整理

1. 设备概览

FoloToy AI Passport 是 TRAE 创造力大赛随赠的身份牌,本质是一块基于 ESP32-C3 的 AI 语音交互开发板,官方定位为"AI 语音护照"。内置麦克风、喇叭、TFT 彩屏、按键和电池,原厂固件支持语音对话、微信小程序同步身份信息等功能。

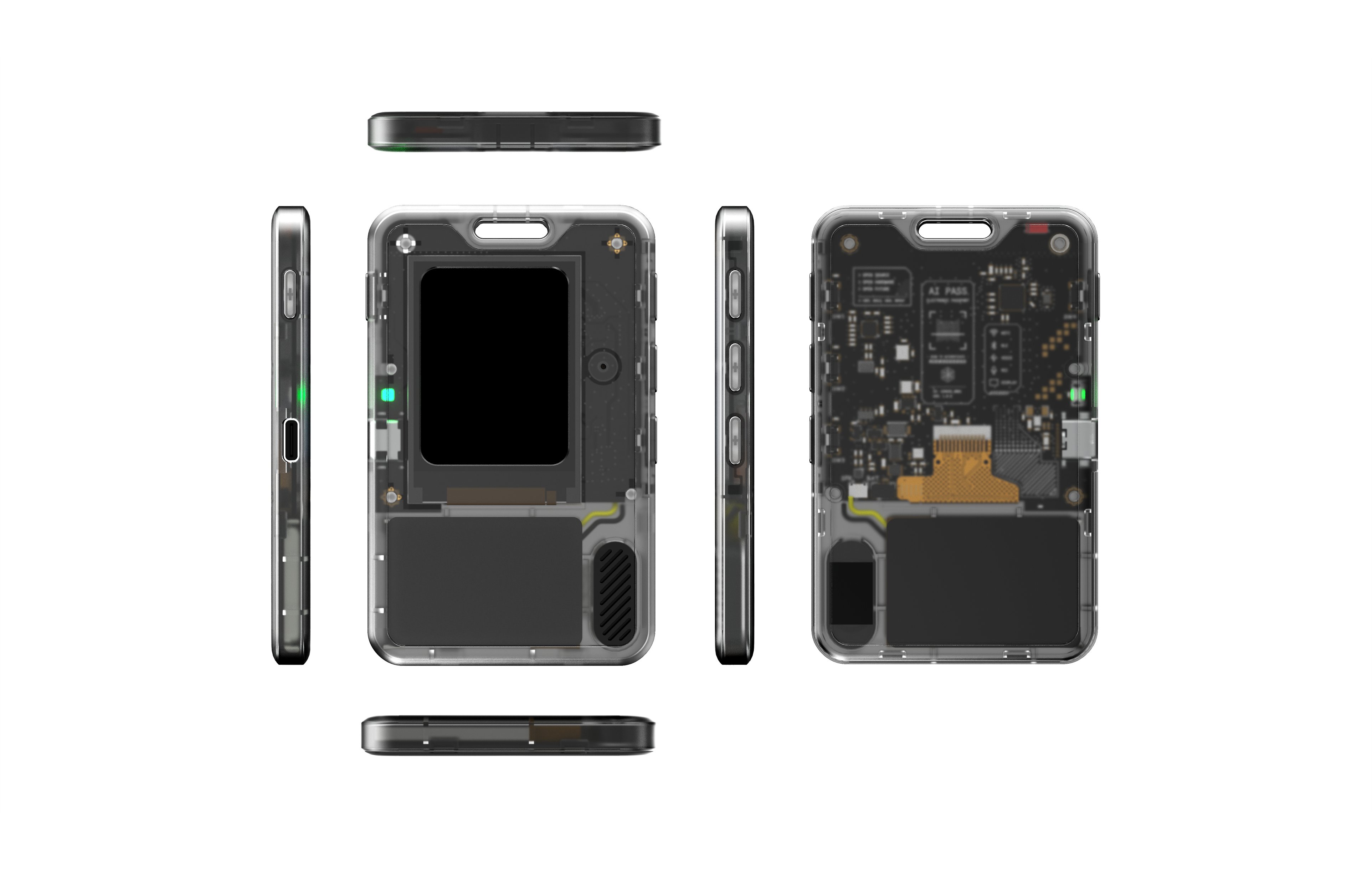

图 2:AI Passport 正面渲染(官方)

关键项 规格
主控 ESP32-C3(RISC-V 单核 160MHz)
存储 8MB Flash,无 PSRAM
屏幕 240×320 TFT(ST7789P3 彩屏)
无线 BLE + Wi-Fi 2.4GHz

2. 硬件规格

模块 规格
MCU ESP32-C3,RISC-V 单核 160MHz,8MB Flash,无 PSRAM
屏幕 ST7789P3 TFT LCD,240×320 竖屏,RGB565,SPI2 40MHz mode 0
背光 GPIO21,LEDC PWM 5kHz / 10bit 可调光
按键 3 个物理键(UP / DOWN / OK),共用 GPIO0 ADC 分压电阻梯
音频 ES8311 codec(麦克风 + 喇叭),I2S 全双工
电池 CW2017 电量计 + 520mAh 锂电池
NFC NTAG213 被动标签(不连 MCU,仅手机碰读身份信息)
USB Type-C 2.0,USB Serial/JTAG(GPIO18/19)
电源 独立硬件电源键(区别于三功能键)

实测核对(MicroPython 直读)

以下为刷入 MicroPython 后,通过 REPL 直接读取板载硬件得到的结果,与官方规格完全一致。

硬件 实测结果 核对
芯片 MicroPython 报告 ESP32-C3 module :white_check_mark:
Flash 8388608 bytes = 8MB :white_check_mark:
内存 free 170KB / alloc 5KB(无 PSRAM) :white_check_mark:
音频 codec I2C 0x18 响应,寄存器 0x80 :white_check_mark:
电量计 I2C 0x63 响应,VERSION 0x0f,电压 4196mV :white_check_mark:
按键 GPIO0 松开态 3300mV(ADC 分压) :white_check_mark:
屏幕 ST7789P3 已点亮并显示中文界面 :white_check_mark:
MAC 4C:11:AE:30:A6:68(Espressif OUI) :white_check_mark:

无 PSRAM 的影响要提前认清:这块板没有 PSRAM,单片机内存只有约 370KB(free 约 170KB)。跑 LVGL 大页面、放整屏位图缓冲、叠音频缓冲都会吃紧。超大 UI 素材建议放 Flash,按需分页读取,别一次性塞进内存。

3. 引脚分配

引脚定义来自官方 BSP(bsp_pins.h),是板级配置的"单一事实来源"。

GPIO 功能 说明
0 三键 ADC 节点 ADC1_CH0,boot 相关引脚
1 LCD CS ST7789P3 片选
2 I2S DOUT MCU → ES8311 播放
3 I2S WS I2S 帧同步
4 I2S DIN ES8311 → MCU 录音
5 I2S BCLK I2S 位时钟
6 I2S MCLK codec 主时钟
7 I2C SCL ES8311 + CW2017 共用
8 LCD SCLK SPI2 时钟 40MHz
9 LCD MOSI 无 MISO,屏幕不可读
10 I2C SDA 内部上拉已启用
18/19 USB Serial/JTAG 串口控制台
20 LCD DC 命令/数据选择
21 背光 PWM 与 UART0 默认 TX 冲突

I2C 设备地址:ES8311 = 0x18,CW2017 = 0x63(7 位地址)

引脚细节补充

  • 几乎全部 GPIO 都被占用:屏幕占了 SPI(1/8/9/20),音频占了 I2S(2/3/4/5/6)和一路 I2C(7/10),剩下能自由用的 GPIO 非常有限。如果要做交互扩展(额外按键 / 传感器),要专门规划。
  • GPIO0 身兼数职:既是 boot 选择引脚、又是三键 ADC 采样脚。按键通过分压电阻梯挂在不同电压点,靠 ADC 量程区分。这意味着 GPIO0 不能当普通 IO 用,且按下时电压会被拉低,boot 时序要小心。
  • GPIO21 与 UART0 TX 冲突:背光 PWM 默认接 GPIO21,若想复用串口打印日志,两者会打架。MicroPython 下 machine.UART 默认走的就是 0/1,用 GPIO21 做背光时别指望同时用默认串口输出。

4. 无线能力

这块板子无线能力齐全,BLE 和 Wi-Fi 都支持,可灵活用于各类物联网 / 可穿戴场景。

无线方式 支持 详情
BLE :white_check_mark: NimBLE 协议栈,peripheral 模式(广播 / 连接 / GATT / 特征读写 / 通知)
Wi-Fi :white_check_mark: 2.4GHz station 模式,官方 demo 有扫描页
设备 (peripheral) ← BLE → 手机 (central) ← 网络 → 云端

BLE 实测(MicroPython 上板跑通)

微控制器内置 BLE,刷入 MicroPython 后可用 bluetooth 模块直接做 peripheral,不需额外硬件。

  • 服务 / 特征骨架:BLE_GAP_APPEARANCE + 自定义服务(如 6E400001-...),一个「写」特征收命令、一个「通知」特征上行数据,收到写消息回显 echo。
  • 广播名自定义:可设成 SmartBadge 这类易识别的名字,手机端扫 BLE 时一眼定位。
  • 连接后互动:手机写入特征 → 板子回显 → 手机收到通知,整条链路实测可用。做「设备 ↔ 手机」数据中转(状态上报 / 命令下发)基本不用改协议栈。
  • 配合上方无 PSRAM 说明:BLE 收发的数据量要克制,超大 payload 会挤压内存,建议拆小包。

5. 软件与固件

Flash 分区布局(8MB)

分区 大小 / 地址 说明
NVS 24KB 非易失存储
PHY 4KB 射频校准数据
Factory 3MB 主应用固件
cardid 0x356000 受保护设备身份分区
Recovery 0x700000 永久恢复分区(非双槽 OTA)

原厂固件架构

基于 ESP-IDF 5.5.3,BSP 组件(components/bsp)封装屏幕、按键、音频、电池等硬件;LVGL 负责 UI;Wi-Fi / BLE 用 ESP-IDF 原生接口。Recovery 分区支持 BLE 安装固件,bootloader 在按住 UP 键 5 秒时进入。

recovery 分区值得利用

这块板子的 OTA 机制是「Factory + Recovery 单槽」而非双槽 A/B。Recovery 永久存在,意味着你可以始终保住一个能恢复的固件入口——即使主固件刷坏,也能在 recovery 里重新写,容错性比普通板好。刷机前记住这个机制,敢随便折腾主分区。

6. 实操经验

从零刷机到跑起 UI 的完整流程:

① 备份原厂固件

用 esptool 读取完整 8MB flash 备份,确保可随时恢复。

python -m esptool --port COM3 read_flash 0 0x800000 passport_backup.bin

② 刷入 MicroPython

擦除 flash 后烧录 MicroPython v1.29.0(ESP32-C3 通用固件),REPL 验证成功。

python -m esptool --port COM3 erase_flash
python -m esptool --port COM3 write_flash 0 ESP32_GENERIC_C3-v1.29.0.bin

烧录端口选择:这块板是 USB Serial/JTAG(GPIO18/19),不是传统外置 CP2102/CH340 串口。Windows 下会枚举成 COM 口,但芯片识别会显示为 Espressif 的 USB JTAG。刷机前在设备管理器确认端口号,常有两口并存的情况,别刷错口。

③ 点亮 ST7789P3 屏幕

关键:这块屏是 ST7789P3,需要厂商专属初始化序列(PORCTRL/GCTRL/伽马等 13 条命令),且写入像素前必须发 RAMWR (0x2C) 命令。

④ 生成并显示中文 UI

MicroPython 内置字体不支持中文,用 PIL 生成 240×320 RGB565 图片,mpremote 上传到板子文件系统,MicroPython 读取后经 SPI 显示。

python -m mpremote connect COM3 fs cp ui_standby.bin :ui_standby.bin

大 UI 分页读:240×320 的整屏 RGB565 约 150KB,远超 free 内存。别 read() 整个塞进内存再 write(),要分块读取 + 分块送显(比如一次 8 行),才能在这块板上流畅刷出全屏中文界面。

⑤ 按键交互

三键共用 GPIO0 ADC 分压,通过电压窗口区分 UP/DOWN/OK,实现待机 → 通知 → 确认的界面切换。

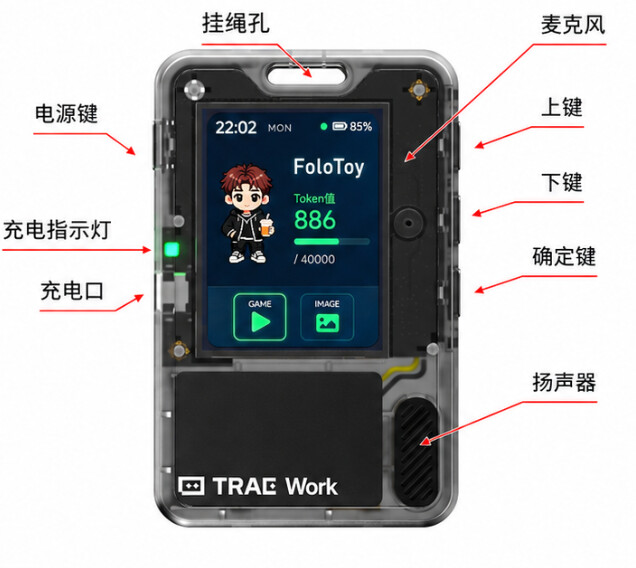

![正面结构与按键位置]

图 3:正面结构与按键布局(官方渲染)

7. 踩坑记录

  • 坑 1:屏幕"卡住"显示原厂界面 — 刷完 MicroPython 后屏幕仍显示原厂画面。原因是板子一直 USB 供电,ST7789 的 GRAM 保留了原厂固件最后写入的画面;而我们的写入没生效。根因是初始化序列不完整 + 缺少 RAMWR 命令。

  • 坑 2:ST7789P3 ≠ 通用 ST7789 — 普通 ST7789 初始化序列不够,必须用官方 BSP 里的厂商专属序列(PORCTRL/GCTRL/VCOMS/伽马等),否则屏幕不响应。

  • 坑 3:电源键是硬件开关 — 板子有独立电源键,关机后 USB 不枚举(COM 口消失)。esptool 硬复位后可能关机,需要重新按电源键开机。

  • 坑 4:NFC 是被动标签 — 板子上有 NTAG213,但它是被动 NFC 标签,不连 MCU、固件无任何 NFC 代码,无法做主动读卡/模拟卡。

  • 坑 5:mpremote cp 路径坑 — mpremote 的 cp 命令对 Windows 路径解析有坑,文件必须放在正确目录并用绝对路径,否则报 “No such file or directory”。

  • 坑 6:内存小,别整屏加载位图 — 没有 PSRAM,屏幕位图一次性 read() 会 OOM。全屏 RGB565 必须分块读取分块送显(见第 6 节④)。

  • 坑 7:刷机别刷错 COM 口 — USB Serial/JTAG 与可能的串口并存,Windows 会枚举多个 COM,插拔后端口还常变。刷之前先确认当前实际端口,别 --port COM3 想当然。

  • 坑 8:GPIO0 三键 + boot 纠缠 — GPIO0 既是 boot 选择脚又是三键 ADC 采样脚。下载/复位时序里按键状态会影响启动行为,按键测试时别当作普通 GPIO 主线逻辑去用。

8. 小结

这块 FoloToy AI Passport 是一块麻雀虽小五脏俱全的 ESP32-C3 开发板:屏幕、音频、电池、NFC、BLE、Wi-Fi 全部集成,价格亲民、生态成熟(ESP-IDF + MicroPython 双路)。最适合当可穿戴 / 语音交互 / 小彩屏设备的快速原型平台。

真正要注意的三件事:内存小(无 PSRAM)、GPIO 几乎全占用、屏幕驱动需要厂商专属序列。把这三关过了,剩下的就是常规 ESP32 开发流程。
