【Code with SOLO】用 SOLO MTC 开发一款 FPGA 可视化模块拖拽拼装工具，让硬件设计告别繁琐连线

一、摘要

我是一名 FPGA 开发工程师，日常工作中需要大量编写 Verilog 模块实例化和端口连线代码——这类工作繁琐但设计价值低。我使用 TRAE SOLO MTC 从零开发了一款 FPGA 模块拖拽拼装工具，通过可视化拖拽操作自动生成规范的 Verilog 代码，将原本 2-3 小时的连线编写工作缩短到 10-15 分钟，并内置 80+ 常用模块库，支持嵌套层级设计。

值得一提的是，SOLO MTC 参与了这款软件产品从构思到交付的完整生命周期——从早期的架构设计与技术选型，到核心功能开发、性能优化、Bug 修复，再到打包发布、使用说明书与推广文案的编写，乃至开发过程中技术经验的技能化沉淀，每一个环节都有 SOLO MTC 的深度参与。甚至这篇参赛帖子本身，也是由 SOLO MTC 协助撰写的——某种意义上，我提交了我自己。

二、背景

在 FPGA/数字电路开发中，一个包含 15-20 个模块的中等规模系统，仅模块实例化和端口连线代码就需要编写 200+ 行 Verilog。这些代码结构高度重复、容易出错，但对系统功能设计本身贡献甚微。尤其是对于技术积累丰富的企业或团队，拥有大量可复用的 IP 模块，但每次搭建系统时仍需手动编写大量"胶水代码"。

我希望开发一款可视化工具，让开发者通过拖拽模块、点击端口的方式完成系统搭建，自动生成规范的 Verilog 代码，从而将精力集中在核心功能设计上。

三、实践过程

3.1 任务拆解

我将整个项目拆解为以下核心模块，逐步交给 SOLO MTC 实现：

1. 数据模型层：定义 FPGAModule、Port、Connection、Project 等数据结构
2. Verilog 解析器：基于 PLY 解析 .v 文件，提取模块端口信息
3. 图形化画布：基于 Qt Graphics View 实现拖拽、连线、缩放
4. 代码生成器：基于 Jinja2 模板自动生成 Verilog 代码
5. 项目管理：设计文件的保存、加载、嵌套层级管理
6. 性能优化：网格绘制重构、视口优化、批量加载、索引加速等

3.2 SOLO MTC 在开发中的关键作用

（1）软件架构设计阶段

在项目启动的架构设计阶段，我仅向 SOLO 描述了需求：“基于 PySide6 开发一个 FPGA 模块可视化拖拽拼装工具”。SOLO 立即为我提供了完整的架构方案：

• 技术栈选型：为什么选择 PySide6 而非 PyQt5、为什么选择 QGraphicsView 而非 QWidget 直接绘制
• 三层架构设计：QGraphicsView（视图）/ QGraphicsScene（场景）/ QGraphicsItem（图形项）的分层职责
• 数据模型设计：使用 Python dataclass 定义 FPGAModule、Port、Connection 等核心数据结构
• 信号槽机制：模块间通信方案、回调函数设计模式
• 项目目录结构：core/、models/、ui/、parser/ 等目录的划分依据

（2）核心功能开发

Verilog 解析器开发：我提供了 Verilog 模块的语法样本，SOLO 基于 PLY（Python Lex-Yacc）生成了完整的词法分析器和语法分析器，能够自动解析模块名、端口方向、位宽、参数等信息。后续遇到解析边界情况（如多行参数声明），通过补充样本让 SOLO 迭代修复。

图形化画布实现：画布是整个项目最复杂的部分。SOLO 实现了：

• 模块图形项（ModuleItem）的绘制、端口布局、拖拽交互
• 贝塞尔曲线连线（WireItem）和箭头绘制
• 端口点击拖拽创建连线
• 画布缩放、平移、自适应扩展
• Ctrl+拖拽复制模块

性能优化：当模块数量增多后出现卡顿，我让 SOLO 进行了系统性的性能分析和优化：

• 将网格从 1200+ 个独立 QGraphicsLineItem 改为 drawBackground() 直接绘制
• 视口更新模式从 FullViewportUpdate 改为 SmartViewportUpdate
• 批量加载时阻塞信号、统一更新
• 连线按 module_id 建立索引字典，查找从 O(N) 降为 O(K)
• 为 ModuleItem 和 WireItem 启用 DeviceCoordinateCache 消除拖拽残影
• 模块库从同步加载改为 QThread 异步加载

Bug 修复与功能迭代：开发过程中遇到的各种问题，SOLO 都能快速定位并修复：

• 常量连接保存后重新打开不显示 → 加载逻辑缺少对 CONSTANT_MODULE_ID 的特殊处理
• 保存后关闭仍提示未保存 → _dirty 标志未重置
• 放大后拖拽残影 → 启用图形缓存模式
• 启动时解析 80 个 Verilog 文件阻塞界面 → 改为后台线程异步加载

（3）软件发布与打包

SOLO 协助完成了软件的打包发布工作：

• PyInstaller 配置：创建 .spec 文件，配置隐藏导入、资源文件收集、图标设置
• 打包问题解决：诊断并修复 Python 环境与 PySide6 安装路径不一致导致的 DLL 缺失问题
• 独立可执行程序：生成无需 Python 环境即可运行的 exe 文件，总大小约 114MB

（4）配套文档编写

SOLO 帮助编写了完整的软件配套文档：

• 使用说明书：8 章完整文档，涵盖软件概述、系统要求、安装启动、界面介绍、基本操作、高级功能、快捷键、常见问题
• 推广文案：突出产品核心价值（告别繁琐连线、提升模块复用效率、可视化设计思路清晰），包含效率对比数据表
• 技术技能文档：将开发过程中的关键技术提炼为 4 个技能文档——Verilog 解析与代码生成、图形化设计画布、撤销/重做系统、嵌套层级设计

（5）作品提交帖子

本帖子本身也是由 SOLO 协助完成的——我提供了项目背景和开发过程的关键信息，SOLO 按照 SOLO 挑战赛的作品提交指南格式，生成了结构完整的参赛帖子，包括摘要、背景、实践过程、成果展示、效果总结等章节。

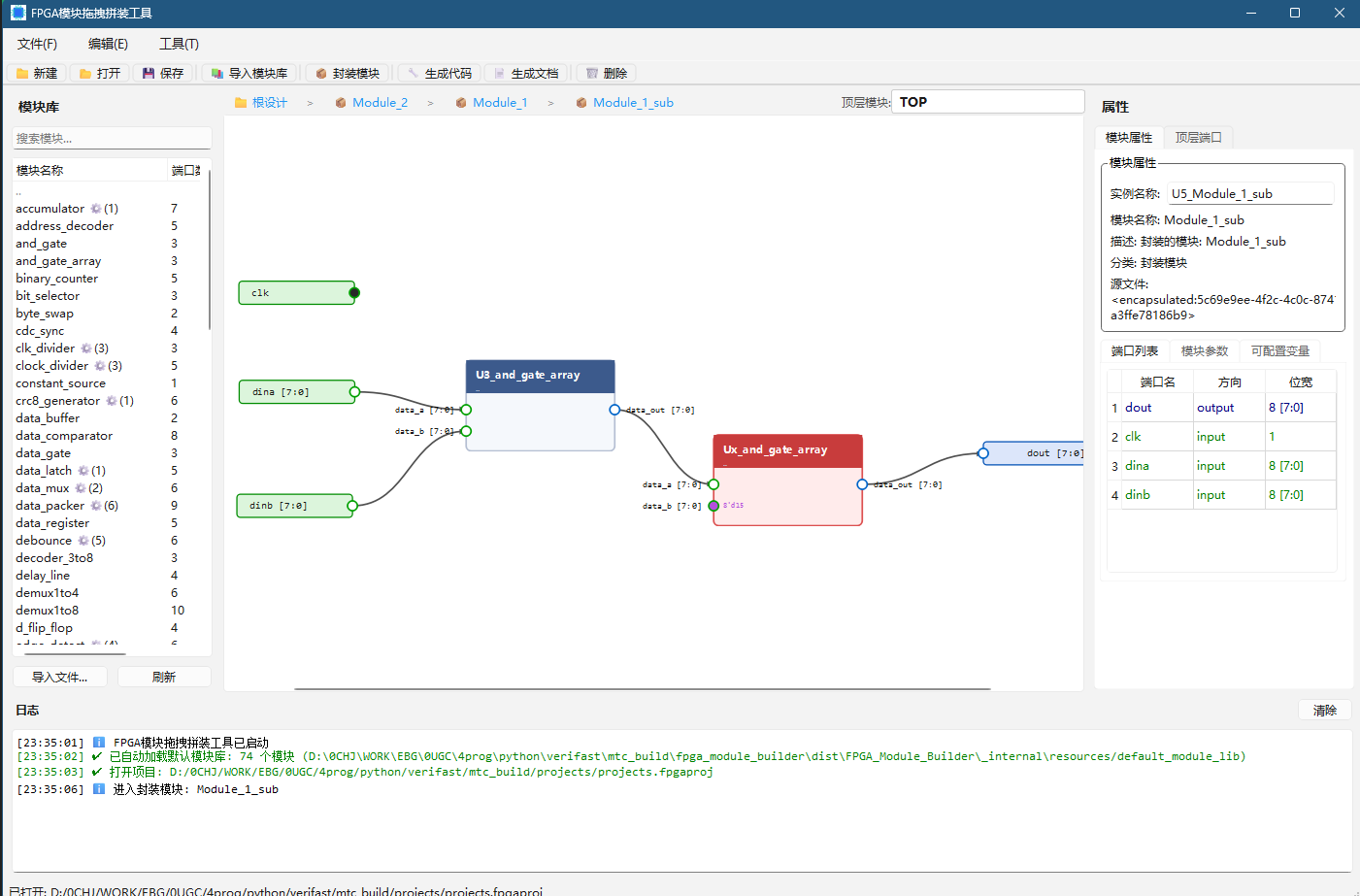

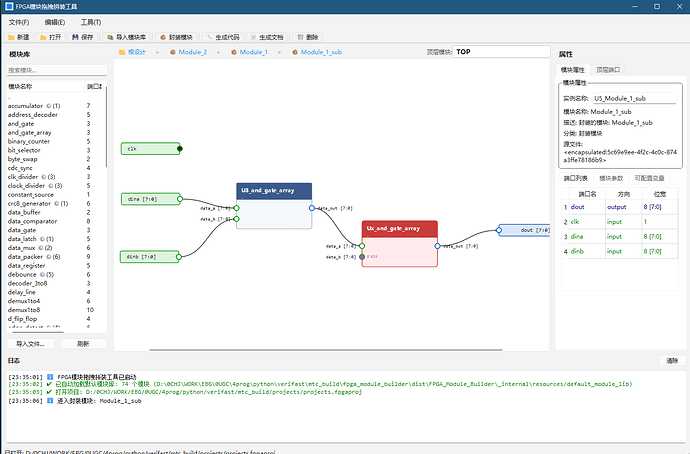

四、成果展示

应用功能

• 可视化拖拽设计：从模块库拖拽模块到画布，点击端口创建连线
• 智能连线：自动生成连线名称，位宽匹配检查
• 常量连接：右键端口直接设置常量值（如 8’d255）
• 代码自动生成：一键生成完整的 Verilog 模块实例化和连线代码
• 嵌套层级设计：将设计封装为自定义模块，支持多层级系统搭建
• 模块库管理：内置 80+ 常用模块，支持导入自定义 .v 文件
• 撤销/重做：完整的操作历史记录
• 独立可执行程序：PyInstaller 打包，无需 Python 环境

技术栈

层级	技术
UI 框架	PySide6 (Qt for Python)
图形视图	QGraphicsView / QGraphicsScene / QGraphicsItem
Verilog 解析	PLY (Python Lex-Yacc)
代码生成	Jinja2 模板引擎
数据模型	Python dataclass + JSON 序列化
打包发布	PyInstaller

项目结构

fpga_module_builder/
├── main.py                 # 入口文件
├── core/                   # 核心逻辑
│   ├── module_manager.py   # 模块管理
│   ├── undo_manager.py     # 撤销/重做
│   └── validator.py        # 设计验证
├── models/                 # 数据模型
│   ├── fpga_module.py      # 模块模型
│   ├── port.py             # 端口模型
│   ├── connection.py       # 连接模型
│   └── project.py          # 项目模型
├── parser/                 # Verilog 解析器
├── generator/              # 代码生成器
├── ui/                     # 界面组件（13个文件）
│   ├── main_window.py      # 主窗口
│   ├── canvas_scene.py     # 设计画布
│   ├── module_item.py      # 模块图形项
│   ├── wire_item.py        # 连线图形项
│   └── port_item.py        # 端口图形项
└── resources/              # 资源文件
    └── default_module_lib/ # 默认模块库（80+ .v 文件）

配套文档

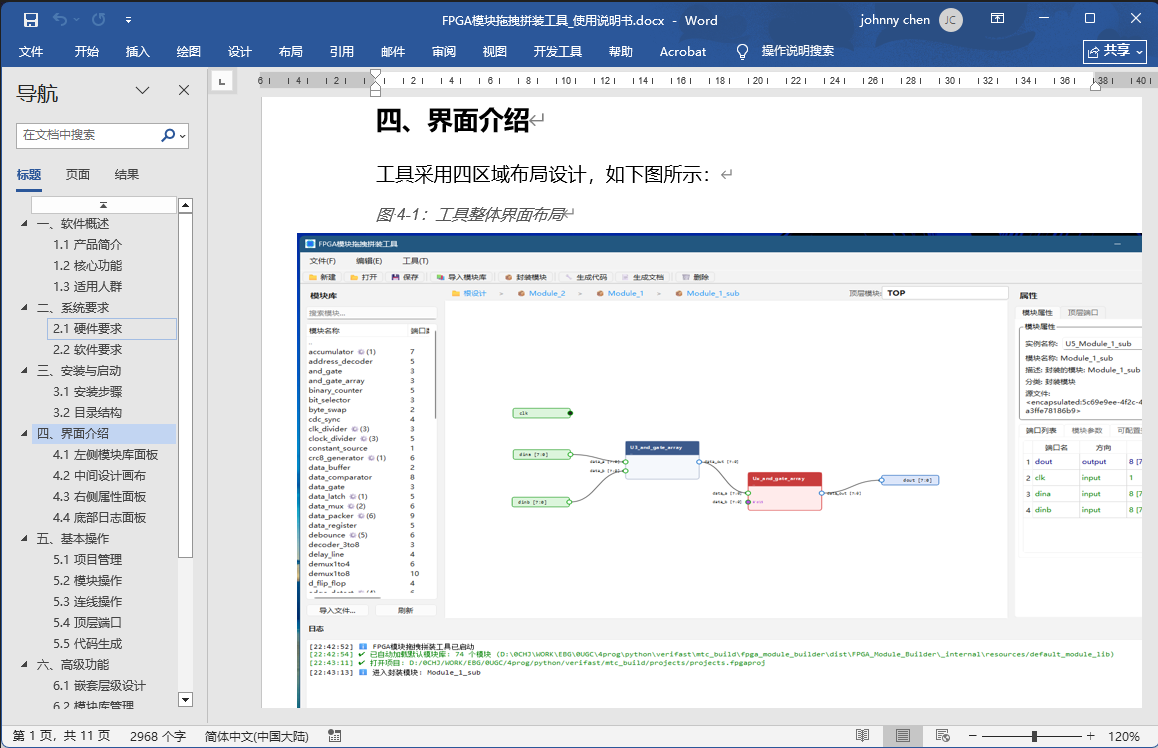

使用说明书

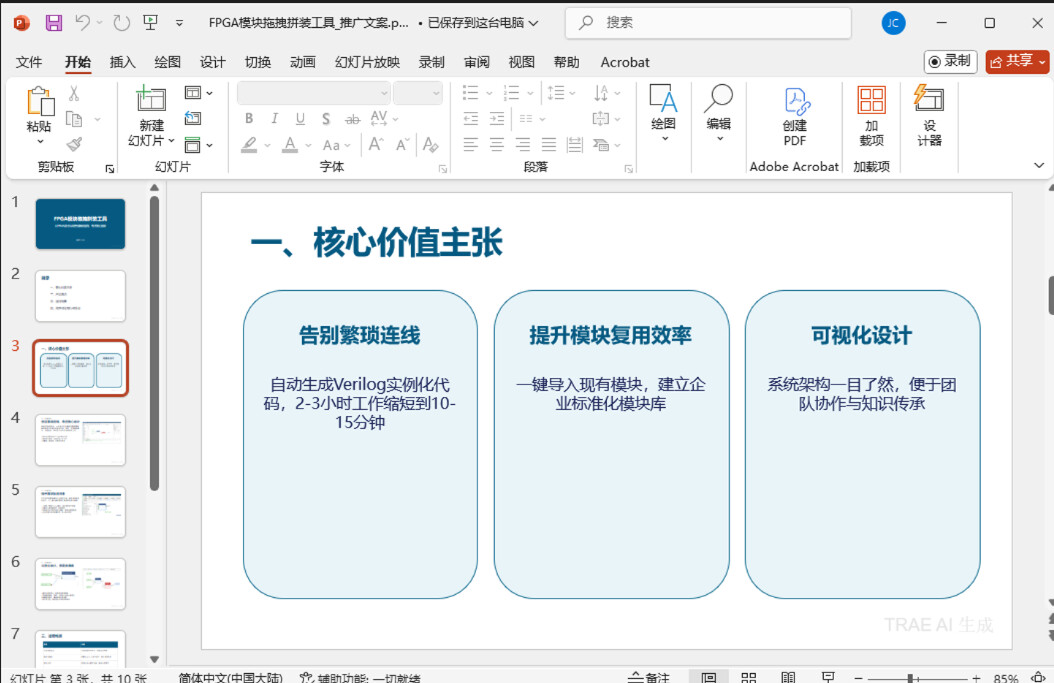

推广PPT

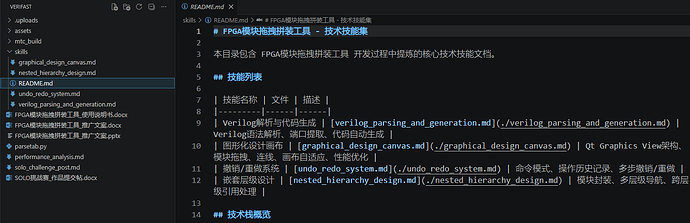

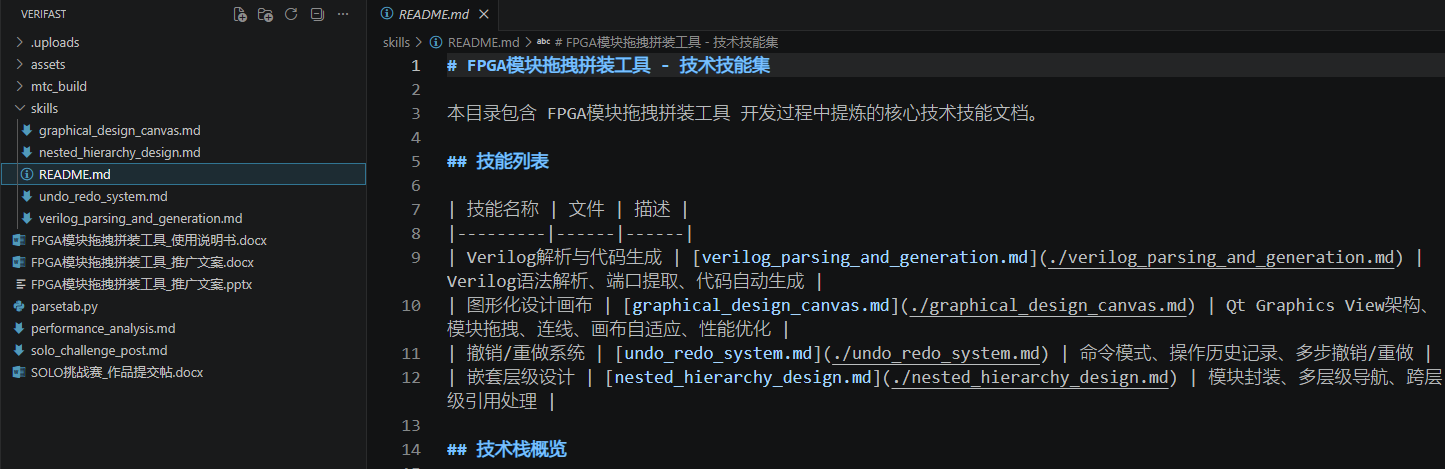

SKILLS总结

五、效果与总结

提效数据

指标	传统手写	使用本工具
搭建时间（15模块系统）	2-3 小时	10-15 分钟
连线代码量	200+ 行	自动生成
出错风险	较高	极低（自动位宽检查）

SOLO MTC 在开发中的价值

1. 大幅降低开发门槛：作为硬件工程师，我对 Python/Qt 的图形编程经验有限，SOLO 帮我完成了从架构设计到代码实现的全流程，让我能专注于 FPGA 领域的业务逻辑。
2. 全流程深度参与：SOLO 不仅参与了软件本体的开发，还覆盖了架构设计、性能优化、打包发布、文档编写、技能提炼等软件产品的完整生命周期，甚至包括本参赛帖子的撰写。
3. 快速迭代：遇到 bug 或需要新功能时，描述问题即可获得修复方案，平均每个问题从提出到解决不超过 3 轮对话。
4. 性能优化专业到位：SOLO 主动进行了系统性的性能分析，提出了 24 个优化点并逐一实现，包括网格绘制重构、索引优化、异步加载等，这些都是我作为非专业 Python 开发者难以想到的。
5. 知识沉淀：SOLO 帮助将开发过程中的关键技术提炼为可复用的技能文档，形成技术资产。

可复用经验

• 将复杂项目拆分为独立模块，每个模块交给 SOLO 单独实现，降低单次任务的复杂度
• 遇到性能问题时，先让 SOLO 做系统性分析，再针对性优化
• 打包发布等非核心开发工作也可以交给 SOLO 处理，节省大量时间
