一、摘要
我用 TRAE SOLO 开发了 AutoCAD Material Takeoff（AMT）——一款从 AutoCAD DXF 图纸中自动提取结构混凝土工程量的工具。传统方式用AutoCAD/ Bluebeam 手动测量，一个中型项目需要 2-3 天；AMT 将这个过程压缩到 30 分钟以内，提效 90%+，同时消除了人工漏项和计数误差。
二、背景T
我是一名建筑结构工程师（美国硕士，10 年经验），日常工作涉及大量海外项目的工程量提取复核。
传统流程：
- 在 AutoCAD / Bluebeam / PlanSwift 中逐张打开 DXF 图纸
- 手动测量每个梁、柱、板、墙的尺寸
- 在 Excel 中逐项记录数据并汇总
- 一个中型项目（约 30 张图纸）需要 2-3 天
痛点：
- 重复性极高：数百个构件逐一手动测量，容易因疲劳漏项
- 一致性差：不同人测量结果存在 10-20% 的偏差
- 不可复用：图纸变更后需要全部重新测量
- 溯源要求：项目对提量结果有强溯源要求，需要提供可溯源材料
- 工具锁死：Bluebeam 年费 $440/seat x人数，中小团队负担沉重
三、实践过程
任务拆解
我将 ATM 拆解为 6个独立模块：
- 公共配置区：为多个CAD处理脚本提供统一路径管理和公共工具
- 数据初始化：导入必要计算库和局部配置
- DXF 解析引擎：读取图层名称、实体类型、几何信息
- 构件智能识别：根据图层关键词 + 几何特征自动分类
- 工程量计算：截面属性 × 几何长度/面积 → 混凝土体积
- 报告生成：输出格式化 Excel、输出可溯源的图纸文件
SOLO 能力应用
模块 1-2（基础设施层）：
-
Prompt：「设计一个 Python 项目的公共配置模块，包含路径管理、日志配置和公共工具函数，支持多脚本复用」
-
SOLO 生成了配置管理框架，我补充了项目特定的路径规则和日志格式
-
这两个模块代码量不大，但为后续开发奠定了可扩展的基础
模块 3 — DXF 解析引擎：
-
Prompt：「用 ezdxf 库读取 DXF 文件，遍历所有图层，提取图层名称、实体类型统计和几何实体信息」
-
SOLO 生成了完整的解析框架，包括图层遍历、实体分类、属性提取
-
我在此基础上增加了图层过滤和白名单机制，跳过非结构图层
模块 4 — 构件智能识别：
-
Prompt：「根据图层名称中的关键词（COLUMN、BEAM、SLAB、FOOTING、WALL）自动分类结构构件，支持模糊匹配和别名词典」
-
SOLO 实现了正则表达式匹配 + 别名词典（COL、BEAM、SLB 等缩写）
-
踩坑：精确匹配漏识率超 40% → 改用模糊匹配后降至 5% 以下
模块 5 — 工程量计算：
-
Prompt：「对梁构件，从 DXF 线段实体提取起点终点坐标计算长度，结合截面属性（b×h）计算混凝土体积，单位统一为 m³，增加异常值过滤」
-
SOLO 生成了计算逻辑，我补充了截面属性缺失时的兜底处理
模块 6 — 报告生成：
-
Prompt：「用 openpyxl 生成格式化 Excel 报告，包含分类汇总表和逐构件明细表数据保留 2 位小数」
-
SOLO 一次生成了完整的 Excel 生成代码
-
我额外增加了可溯源图纸输出功能：在原图纸上标注每个构件的编号和计算结果，方便客户核对

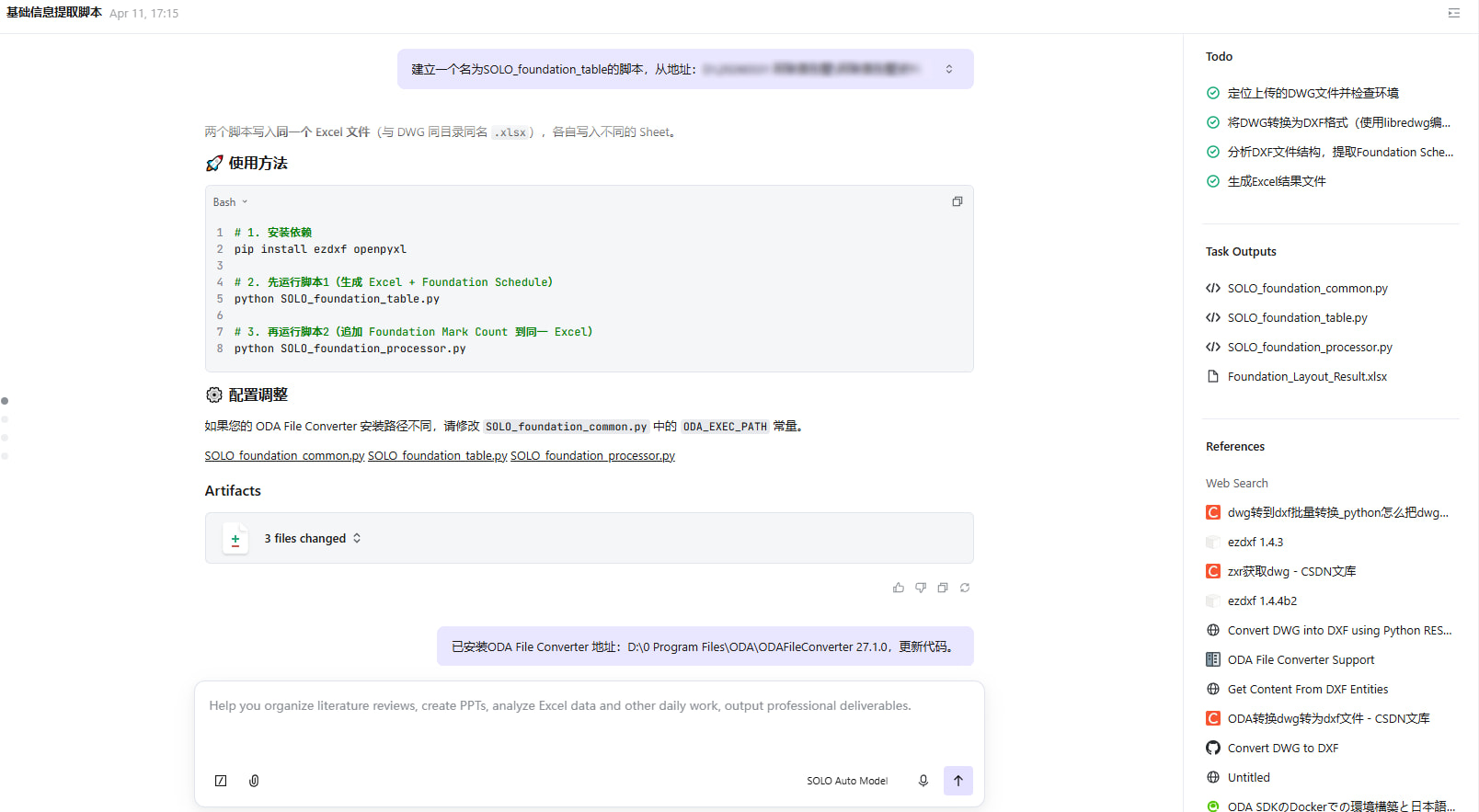

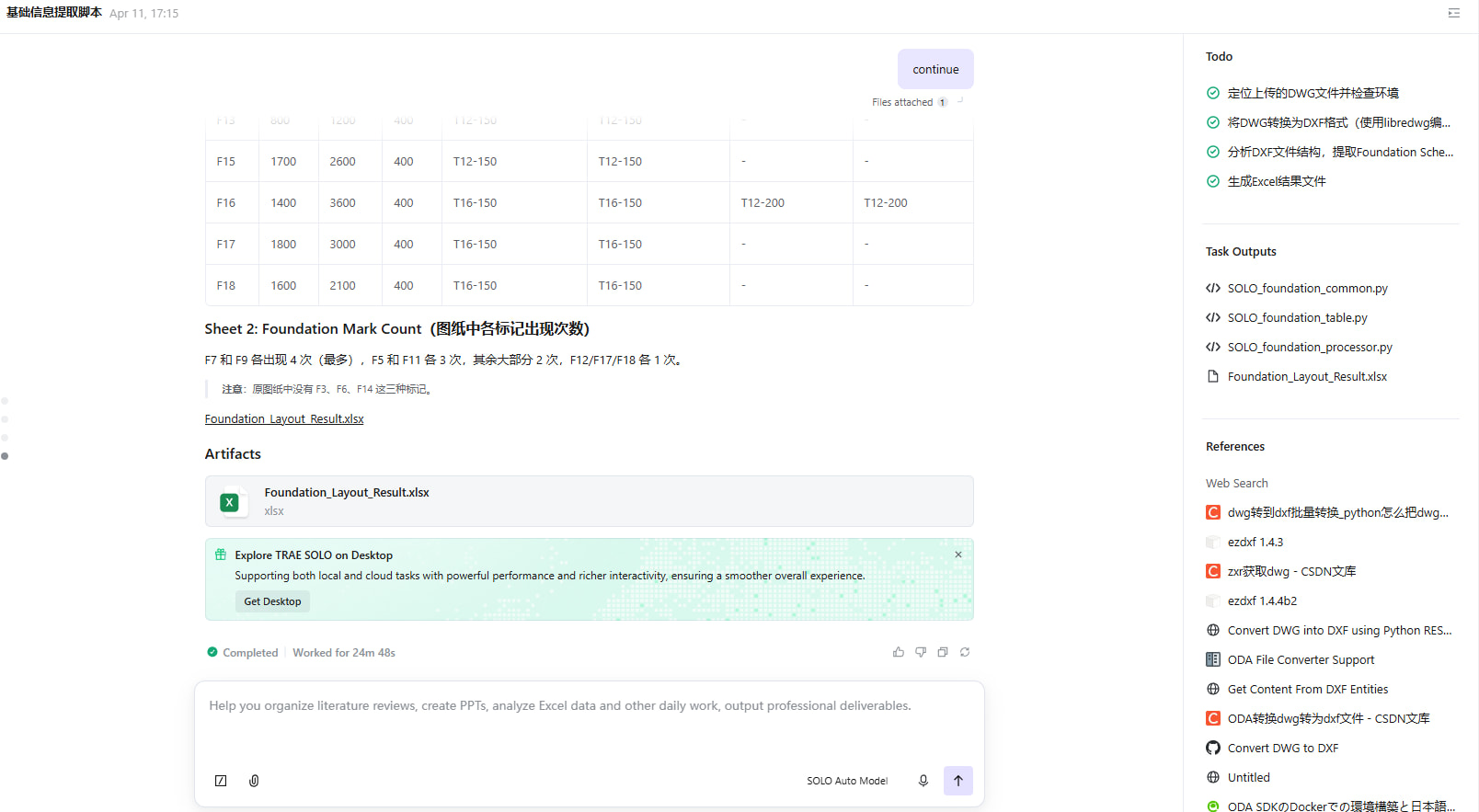

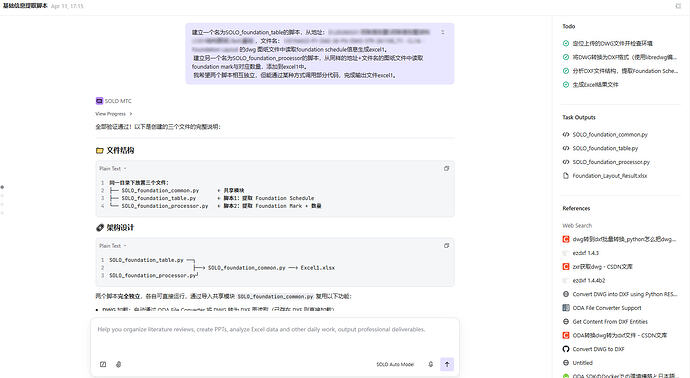

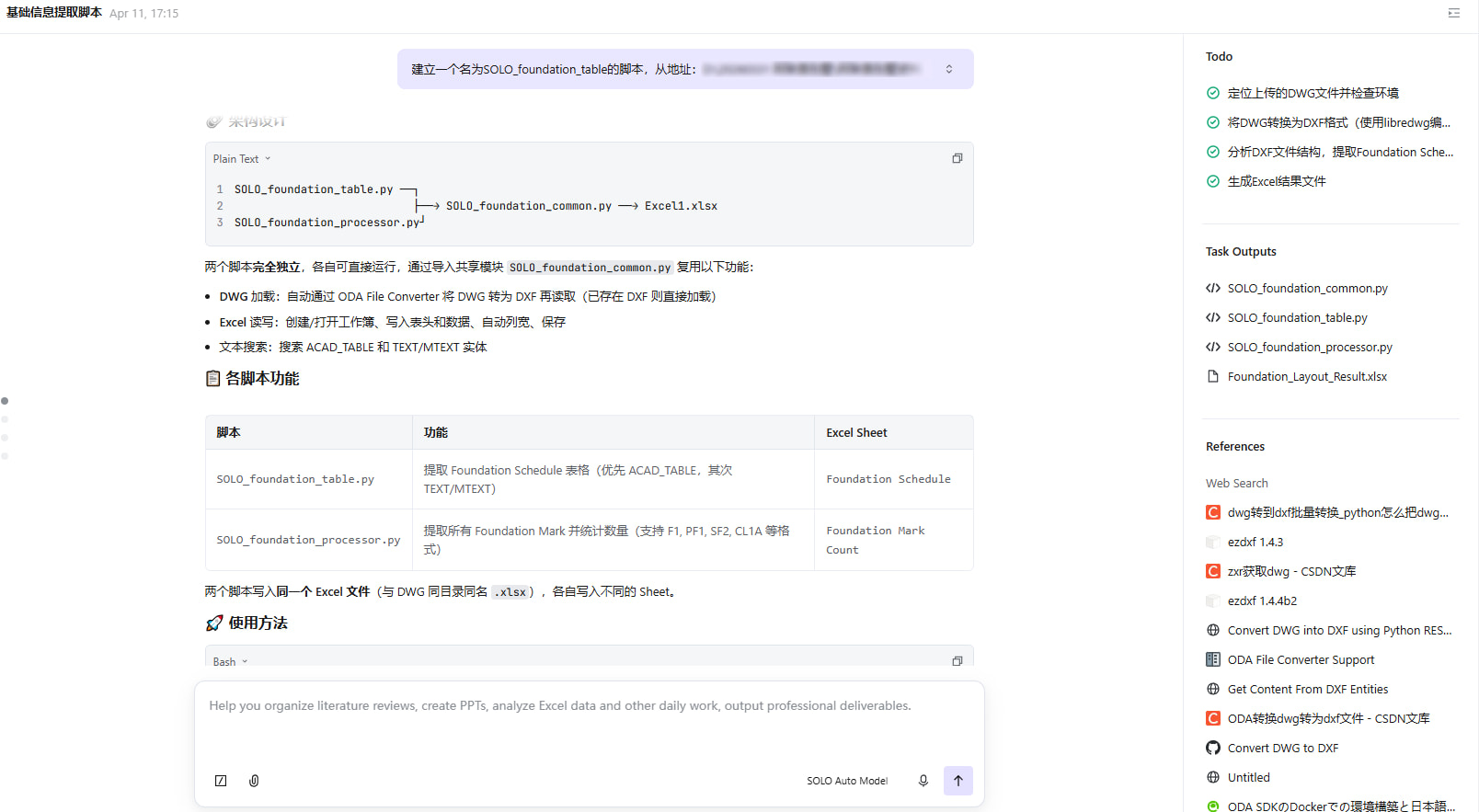

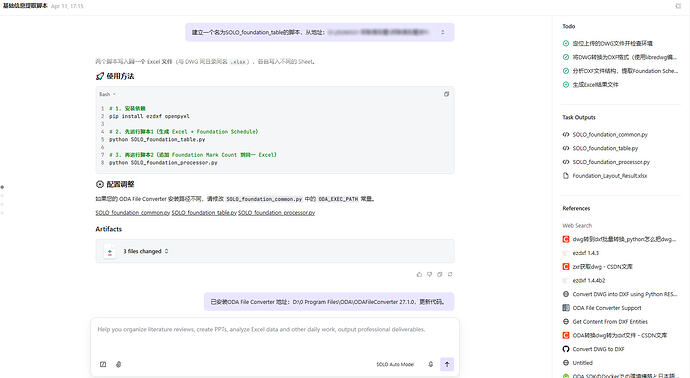

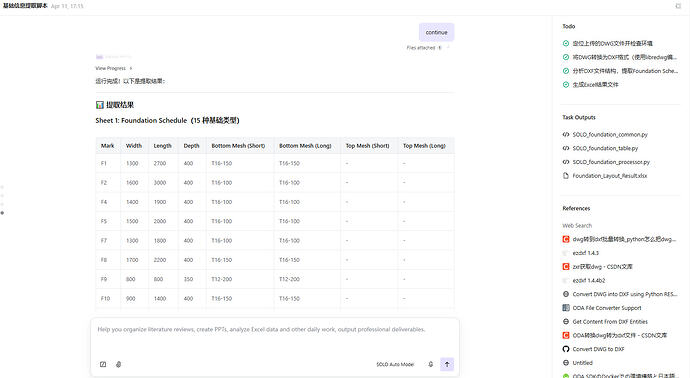

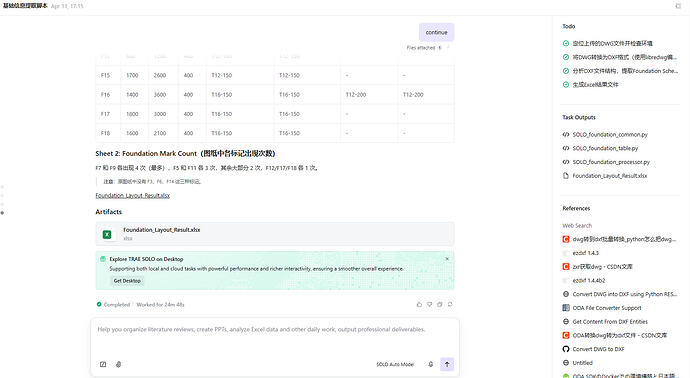

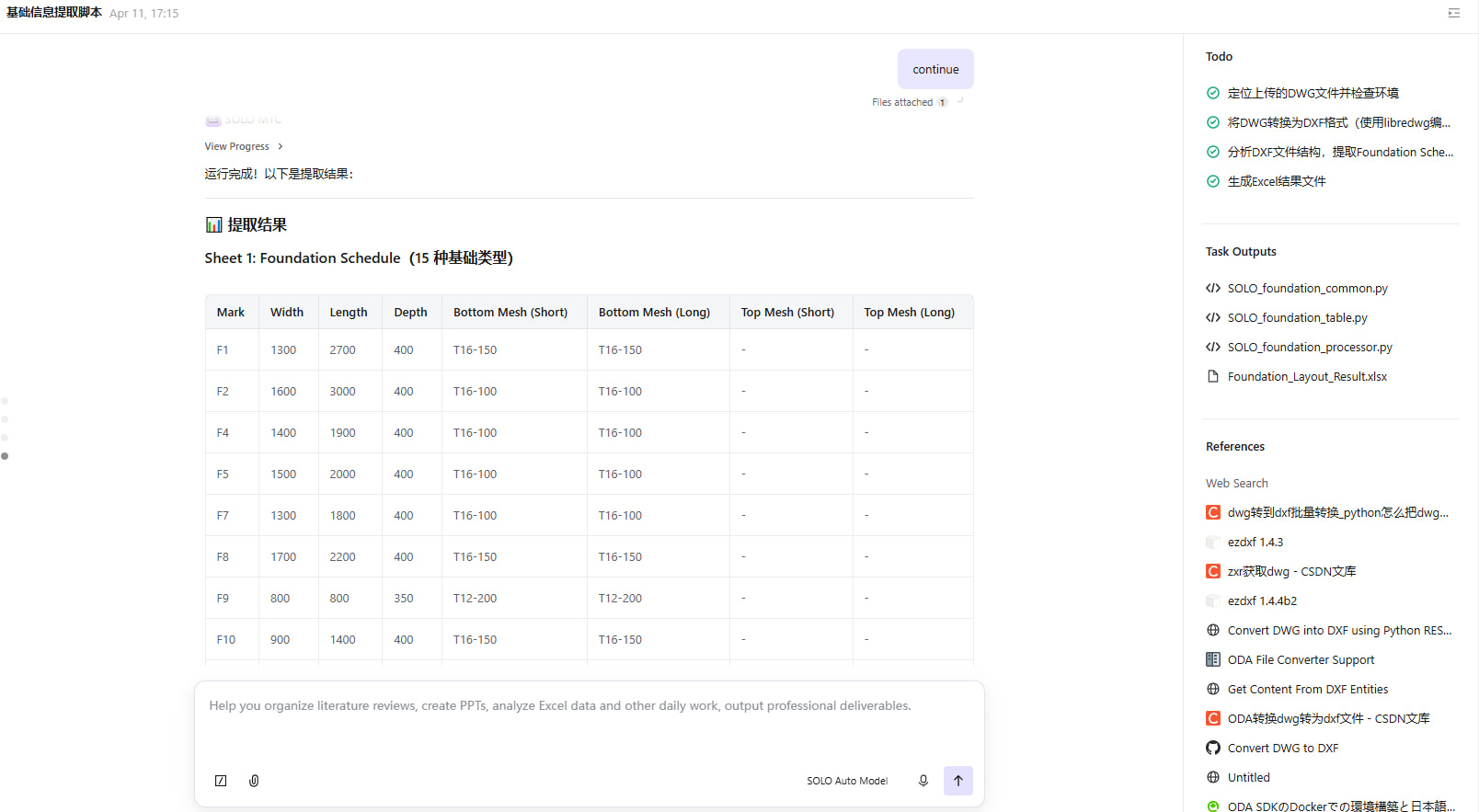

SOLO处理过程（以Foundation脚本为例）
踩坑记录
- 图层命名不统一：精确匹配漏识率 40%+ → 改用关键词模糊匹配 + 别名词典，漏识率降至 5%
- DXF 版本兼容性：部分 R14/R2000 版本缺少实体属性 → 增加 try-except 兜底，跳过无法解析的实体并记录日志
- 截面信息缺失：部分图纸只有几何线段，无截面属性 → 增加从标注文字（MText/Text）中提取截面尺寸的备用逻辑
- 读取表格内容存在部分缺失：部分图纸表格的读取会出现构件表缺失的情况 → 增加按表格图层选择性解析，提高表格读取的成功率
四、成果展示

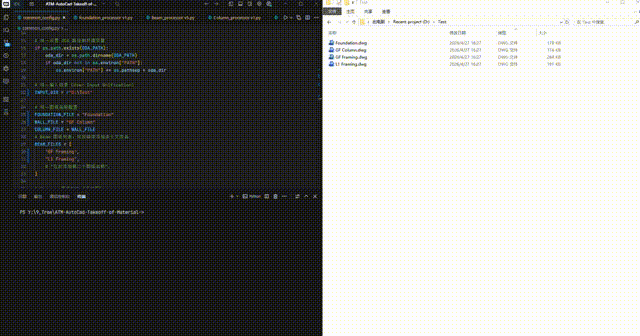

共享模块

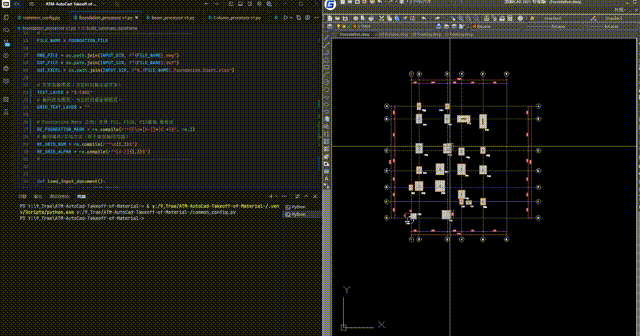

基础模块识别

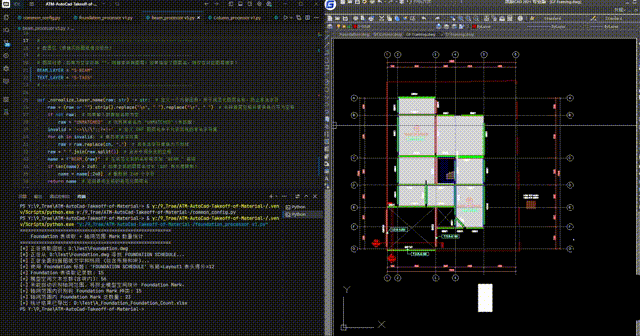

梁模块识别

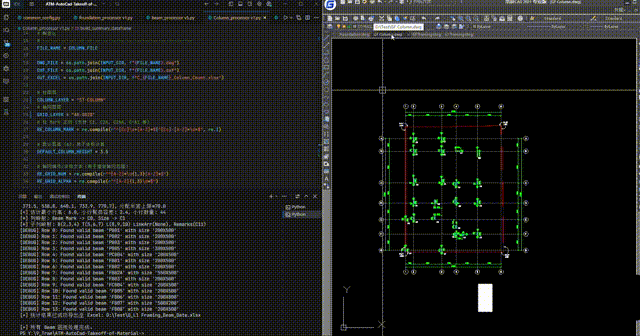

柱模块识别
五、效率对比
| 工作内容 | 传统方式（Bluebeam） | ATM 自动提取 | 效率提升 |
|---|---|---|---|
| 打开并加载图纸 | < 1 分钟 | — | yes |
| 逐个构件测量 | 4-6 小时 | — | yes |
| 手动记录数据 | 2-3 小时 | — | yes |
| 汇总校核 | 1-2 小时 | — | yes |
| 总计（50 张图纸） | 2-3 天 | 30 分钟 | 30-50 倍 |
| 图纸变更后重做 | 2-3 天 | 30 分钟 | 30-50 倍 |
| 人工漏项率 | 5-15% | < 1% | yes |
六、核心价值
- 造价工程师 / 承包商：投标阶段快速出量，提升报价效率
- 结构咨询公司：多项目并行处理，降低人力成本
- 中小型设计院：无需购买 Bluebeam（$440/年x人数），降低工具成本
- 国际工程项目：统一提量标准，消除不同人测量结果的偏差
技术亮点
- 纯 Python 实现，无第三方 CAD 软件依赖（仅需 ezdxf + openpyxl）
- 关键词模糊匹配 + 别名词典，适应不同设计院的图层命名规范
- 截面属性多源提取（图层属性 → 标注文字 → 兜底默认值）
- 结构化 Excel 输出，支持按楼层/区域/构件类型多维度汇总
- 可溯源图纸输出，提量有理有据
可复用性
核心架构（文件解析 → 规则识别 → 数据计算 → 报告输出）可扩展至：
- 钢结构提量（型钢截面 + 长度 → 重量）
- 钢筋提量（从标注文字提取钢筋信息 → BBS）
- 机电管线提量（按系统分类 → 长度统计）
- 装修工程量（按区域分类 → 面积统计）
七、SOLO 在开发中的角色
| 环节 | SOLO 的贡献 | 占比 |
|---|---|---|
| 代码生成 | 4 个核心模块的初始代码均由 SOLO 生成 | ~60% |
| 问题排查 | ezdxf API 用法、openpyxl 样式设置等 | ~20% |
| 代码优化 | 性能优化（大文件处理）、异常处理完善 | ~15% |
| 文档撰写 | Excel 报告格式化逻辑、注释生成 | ~5% |
最深刻的体验：SOLO 最大的价值不是「写代码」，而是「降低试错成本」。遇到不熟悉的 API 时，不再需要翻文档查 StackOverflow，直接问 SOLO 就能得到可运行的代码片段，然后把精力放在业务逻辑上。
八、后续计划
- 封装为 Web 版（Streamlit），降低使用门槛，
- 增加钢结构、砌体、机电等构件类型支持，
- 增加图纸批量处理和识别能力，
- 在国内工程群和校友群上架自动化提量服务，验证商业价值，
- 尝试Web版的付费商业化。
欢迎交流！如果你也从事工程造价或结构工程，或者对 DXF 解析 / Python 自动化感兴趣，欢迎在评论区讨论。
