用 TRAE SOLO 从零打造 EtherCAT 从站配置烧录工具

用户40750 · 2026 年4 月 23 日 06:43

1. 摘要

用 TRAE SOLO 从零开发了一个 EtherCAT 从站 ESI XML 配置与烧录工具，实现了网络扫描从站、ESI XML 解析与生成、XML 转 BIN、EEPROM 烧录/读取、BIN 文件可视化查看等完整功能链路，直接对接真实硬件验证通过。整个过程从需求分析到硬件烧录成功，SOLO 全程参与代码编写、协议解析、问题排查，大幅降低了工业通信领域的开发门槛。

2. 背景

工控行业EtherCAT总线设备用的较多，日常工作经常涉及 EtherCAT 从站设备的配置与调试。传统流程中，修改从站 EEPROM 需要使用 Beckhoff 的 TwinCAT 软件，安装麻烦，操作繁琐，且无法灵活批量处理。我希望有一个轻量级的 Web 工具，能够：

直接扫描 EtherCAT 网络识别从站
上传 ESI XML 文件并解析查看
将 XML 转换为 BIN 格式
将 BIN 烧录到从站 EEPROM
读取从站 EEPROM 内容并可视化

这些功能涉及 EtherCAT 协议栈、EEPROM 二进制格式规范、Web 前后端开发等多个领域，单靠手动开发周期很长

3. 实践过程

任务拆解

我将整个项目拆分为以下几个阶段：

基础架构搭建：Flask 后端 + 前端 SPA 页面

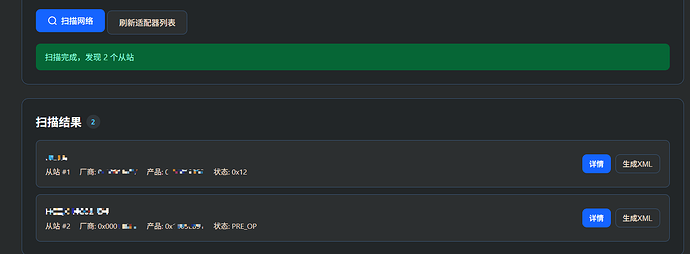

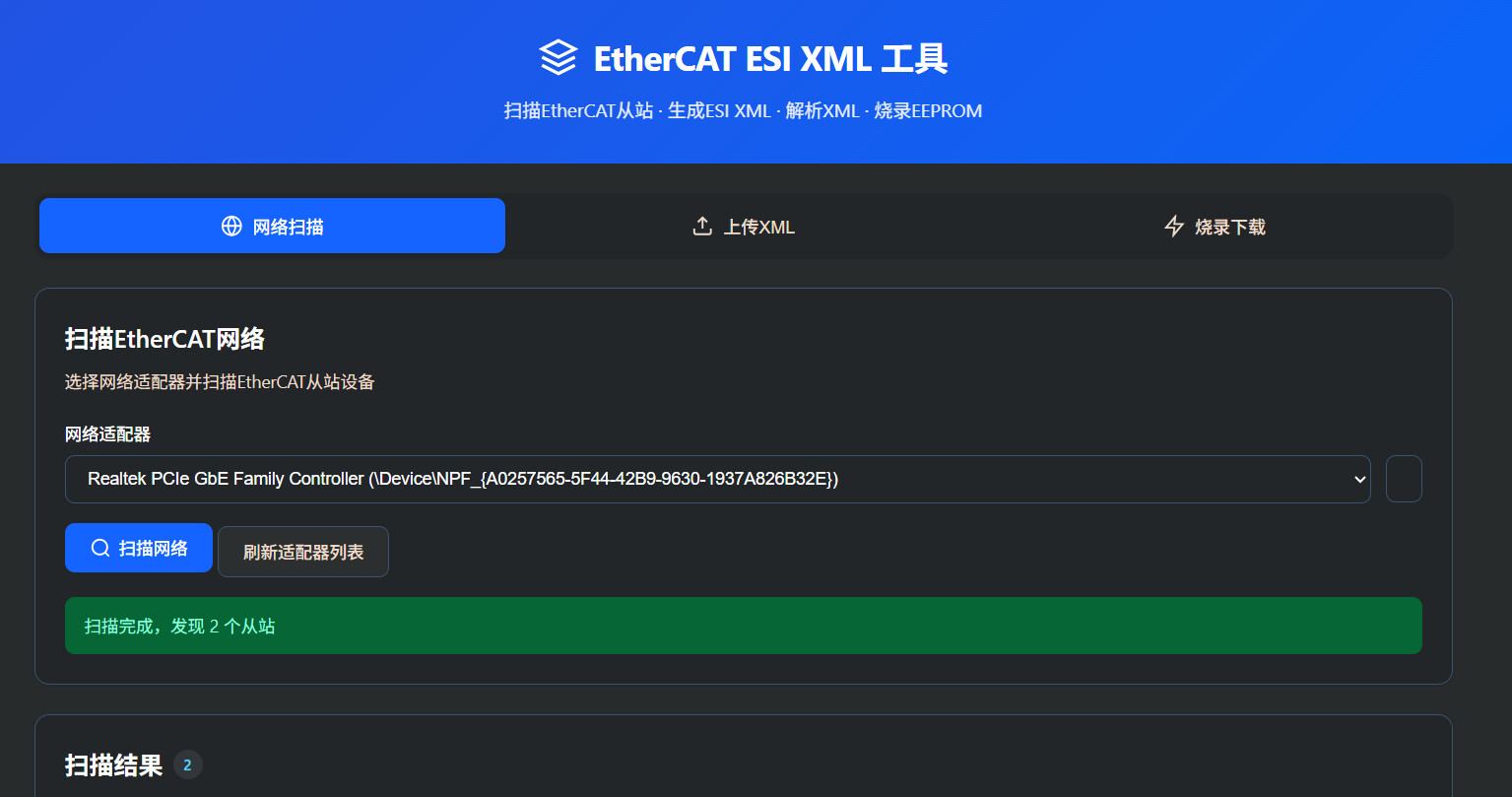

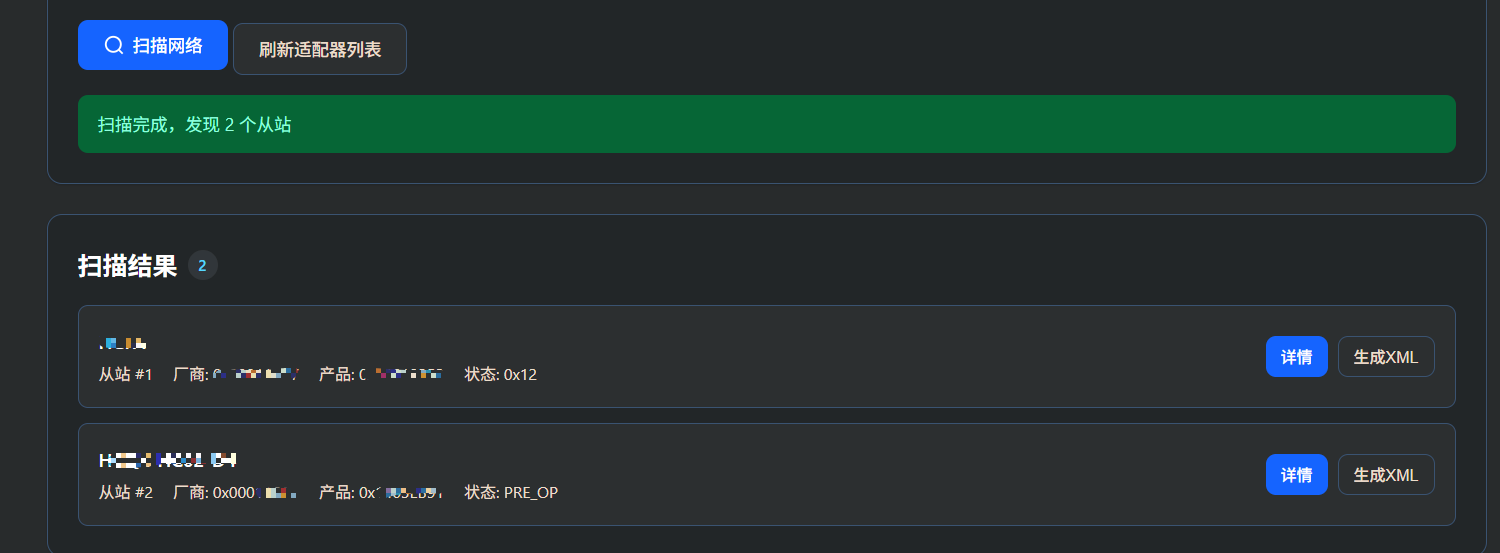

网络扫描功能：集成 SOEM/pysoem 实现 EtherCAT 主站扫描

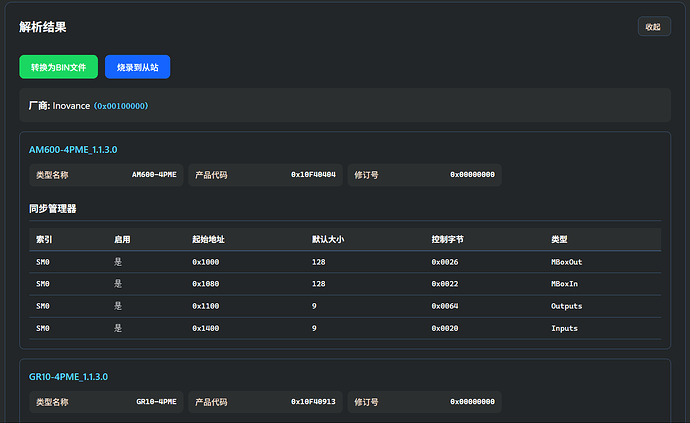

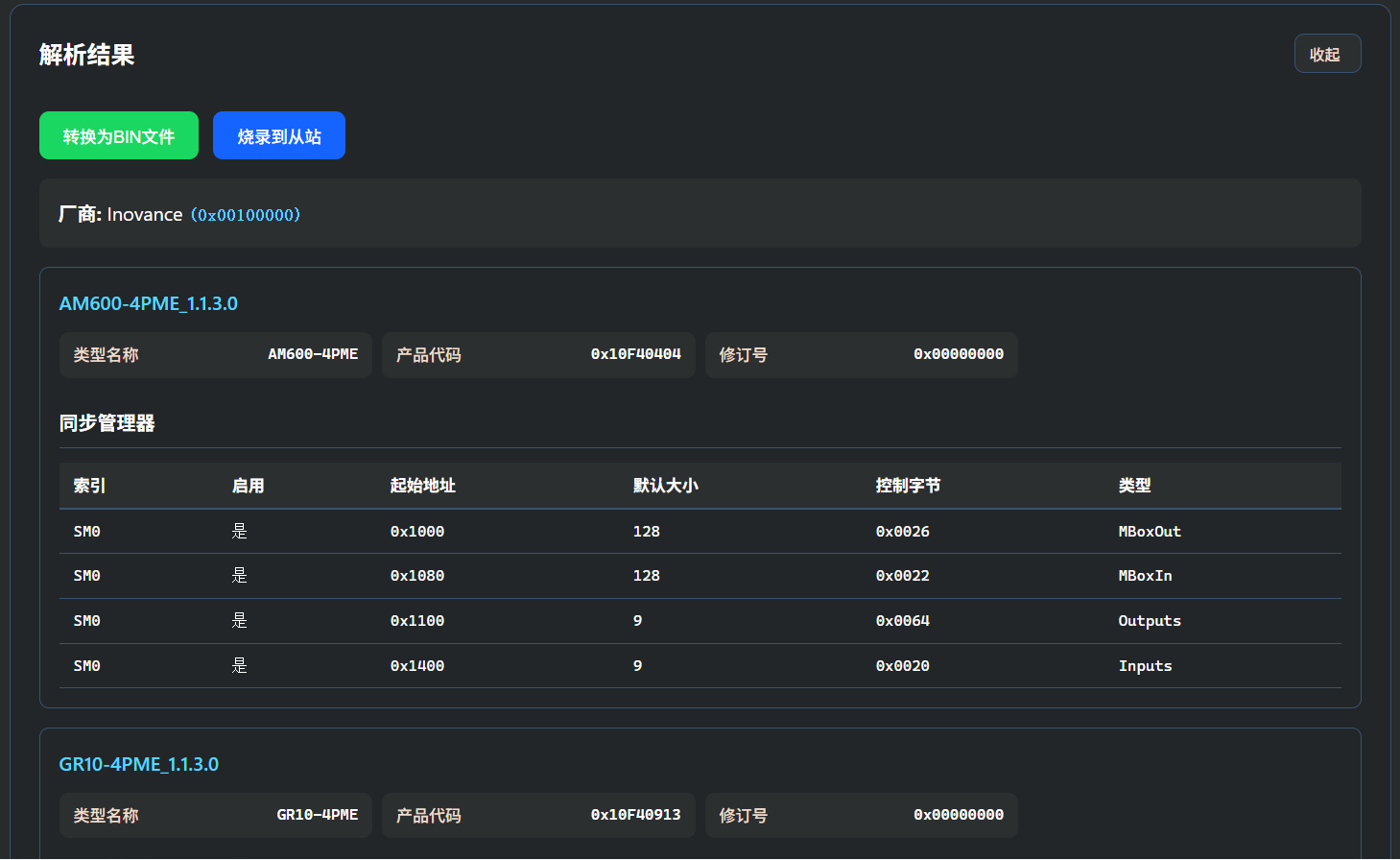

ESI XML 解析与生成：解析标准 ESI XML，也能从扫描数据生成 XML
XML 转 BIN：研究 ETG2010 规范，实现 BIN 格式转换

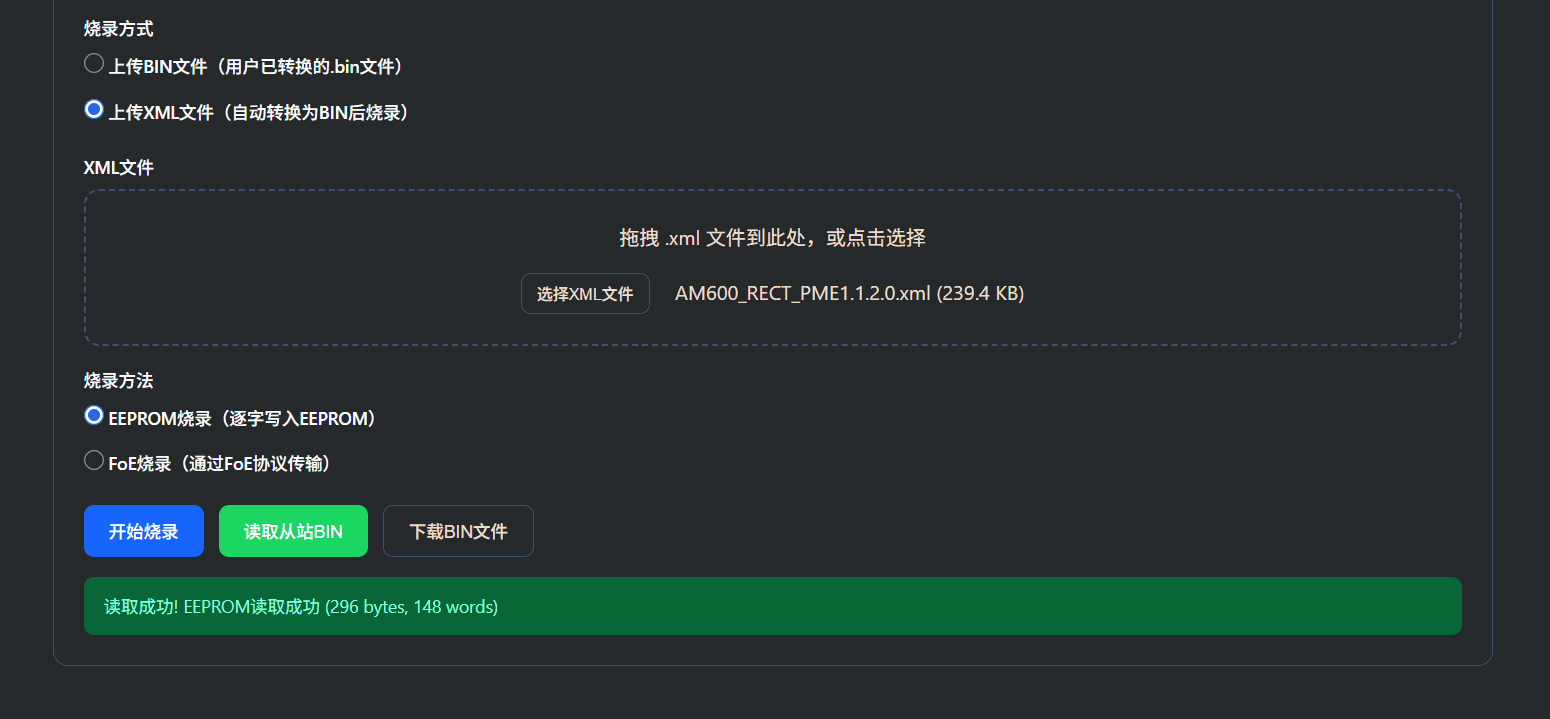

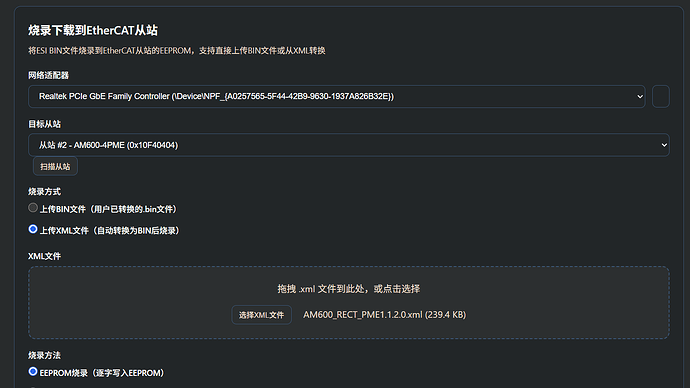

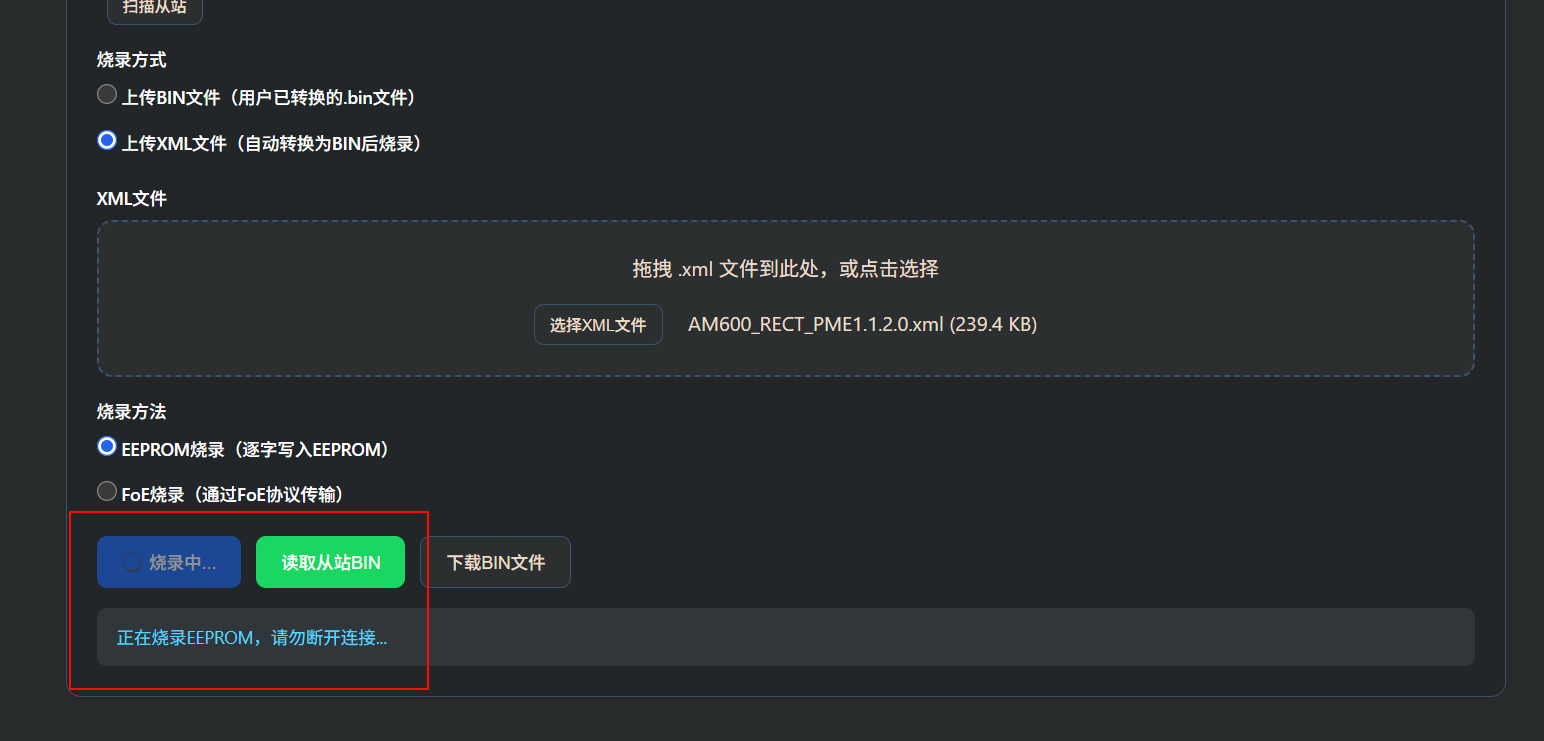

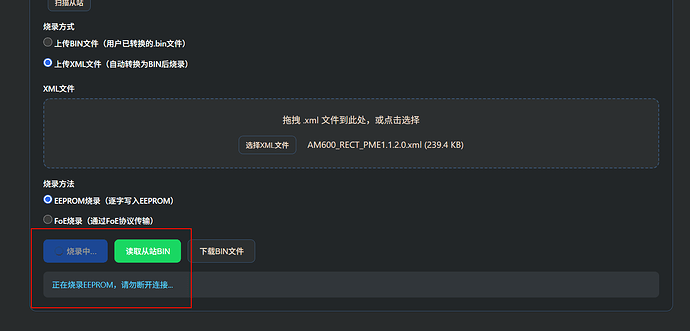

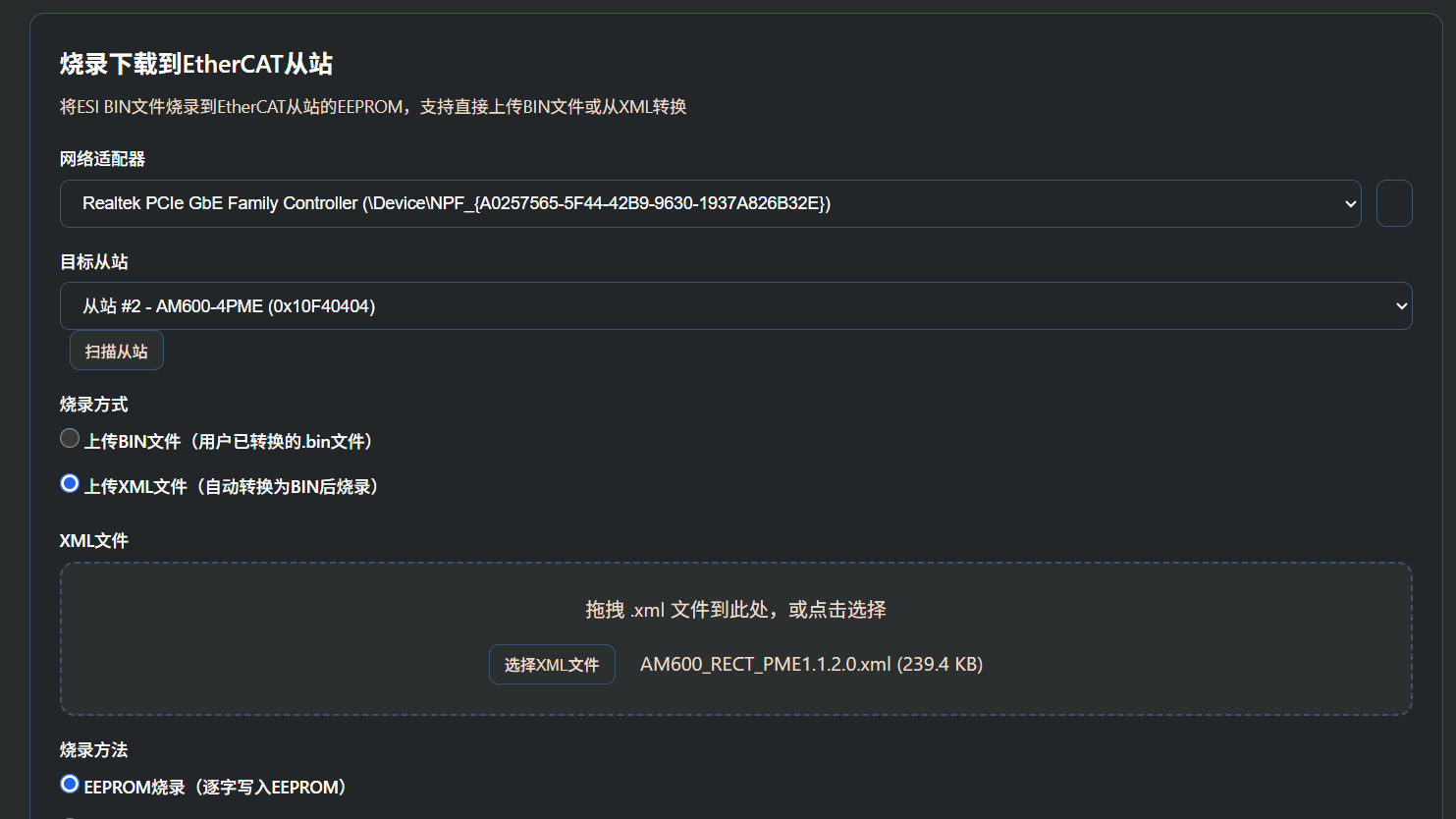

EEPROM 烧录/读取：通过 pysoem 逐字读写 EEPROM

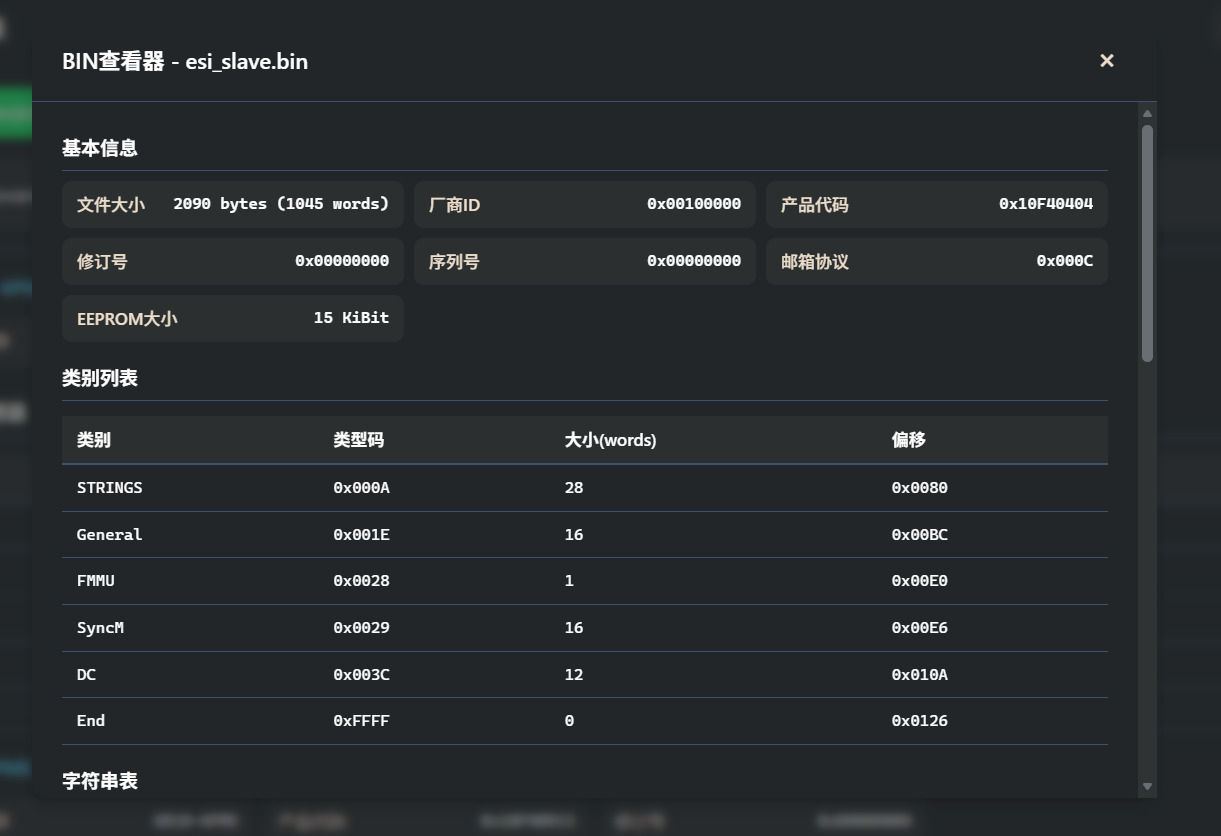

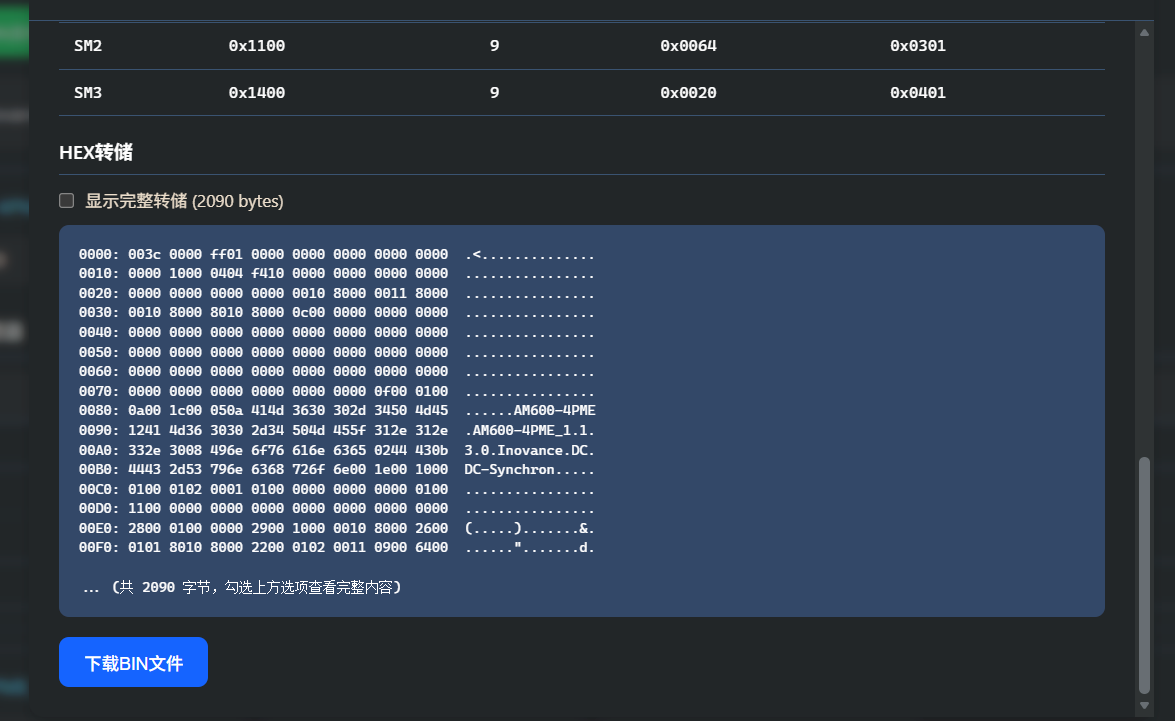

BIN 可视化查看：解析 BIN 结构，在页面上展示

关键 Prompt 与操作过程

第一步：搭建项目骨架

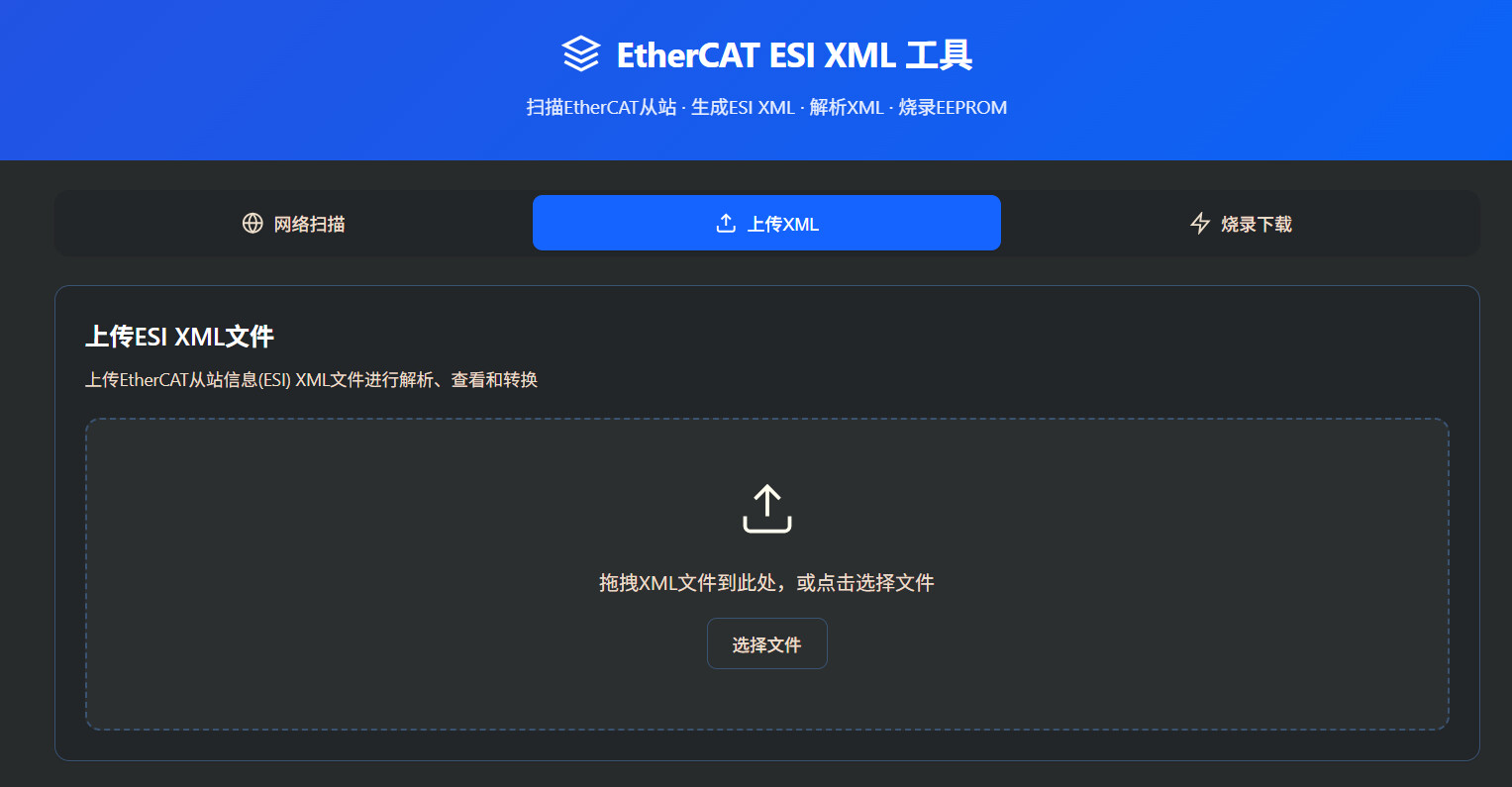

直接告诉 SOLO 需求：“创建一个网页版工具，用于下载和读取 EtherCAT 从站 XML 文件，使用 SOEM 开源库”。SOLO 一次性生成了 Flask 后端、前端 HTML/CSS/JS、ESI 解析器、ESI 生成器等完整项目结构。

第二步：硬件对接

连接真实硬件，通过网线连接2个EtherCAT从站

第三步：XML 转 BIN

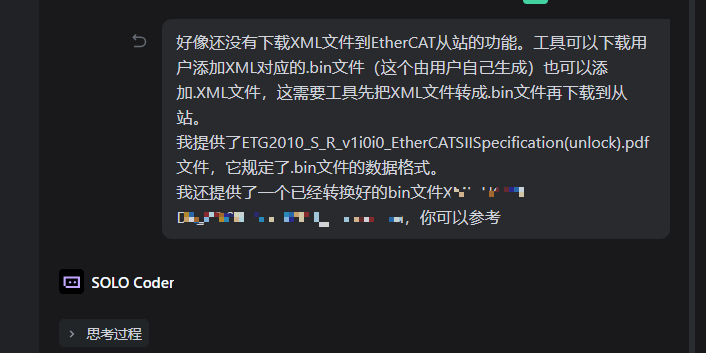

提供了 ETG2010 规范 PDF 和参考 BIN 文件，SOLO 根据规范实现了完整的 BIN 格式转换器，包括 Header 构建、字符串表收集、SyncManager/PDO 类别构建、ConfigData 写入等。对比参考 BIN 文件，Vendor ID 和 Product Code 完全匹配。
