Netopo - 网络拓扑编辑器
一个基于 PySide6 开发的网络拓扑图编辑器，支持多种网络设备的可视化编辑、连接管理和机架布局。
功能特性
设备支持
-
网络设备：交换机、路由器、服务器
-
终端设备：PC、手机、NAS
-
接入设备：光猫、家用路由器、无线控制器(AC)、无线接入点(AP)
-
运营商网络：ISP（单接口/双接口）
拓扑编辑
-
拖拽式设备添加和移动
-
设备端口自定义配置（电口、光口、Console、USB）
-
多种端口布局模式（单行、双行、Z字形、N字形）
-
设备间端口连接管理
-
线缆标签显示和管理
机架管理
-
47U 标准机架支持
-
设备上架和 U 位管理
-
多 U 高度设备支持（1U-8U）
-
机架视图与拓扑视图联动
文件操作
-
保存/加载拓扑文件（.topo 格式）
-
导出为 PDF 文档（含拓扑图、机架布局、设备清单）
-
导出为 PNG 图片（网络拓扑图）
Release Netopo V1.0.1 - PDF导出修复和PNG导出功能 · jame9898/Netopo
Netopo V1.0.1 - PDF导出修复和PNG导出功能 · Sakiko/Netopo - Gitee.com
欢迎大家体验 Netopo 这个开源的小工具！它是一个基于 PySide6 开发的网络拓扑编辑器，支持多种网络设备、拖拽编辑和机架管理，希望能帮助大家更直观地整理和展示网络结构。
如果你在使用过程中有任何想法、建议，或者遇到了问题，欢迎在帖子下方留言反馈。你的每一条意见都会让 Netopo 变得更好。
感谢大家的支持！

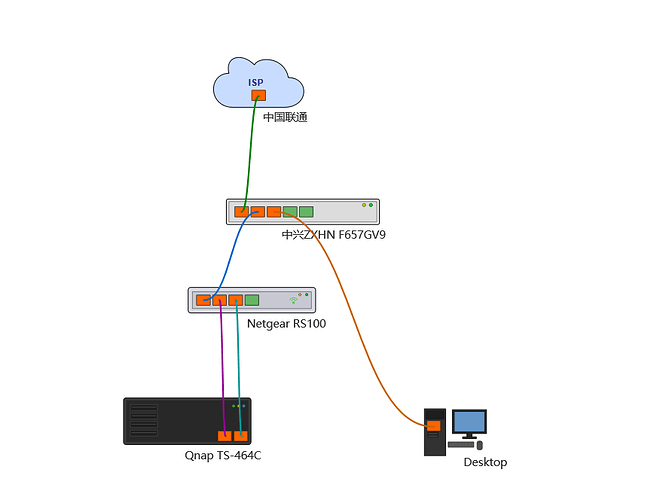

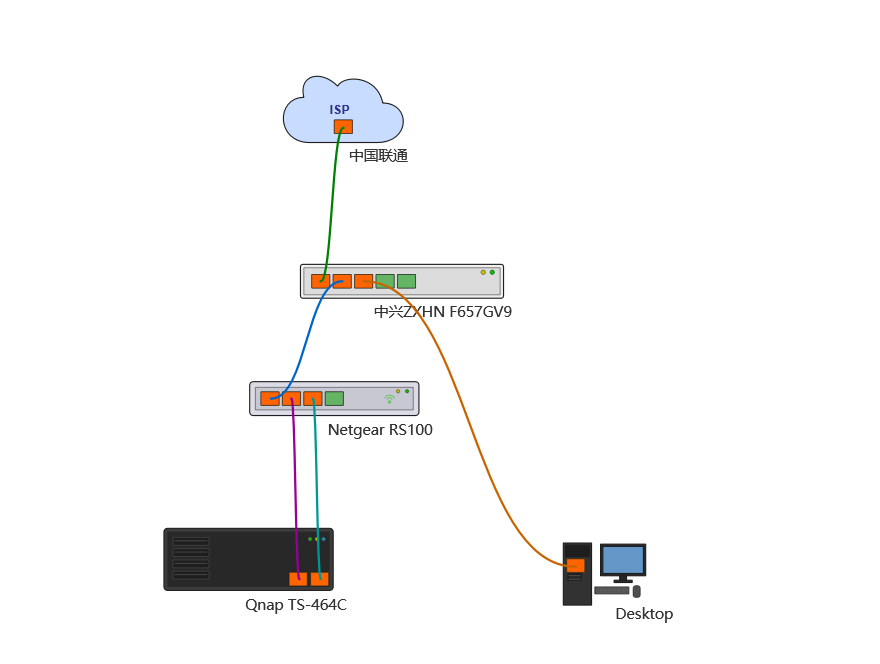

导出 test.png:
上手指南
欢迎使用 Netopo！以下是基本操作，帮你快速上手：
· 添加设备
点击顶部快速添加栏，按分类选择：
· 运营商网络：ISP 等
· 三层设备：路由器、光猫（网络层设备）
· 二层设备：家用路由器、交换机（数据链路层设备）
· 终端设备：PC、手机、NAS 等
· 添加机架：点击后在机架界面生成一个机架，”家用设备不支持放入机架”
找到设备后点击即可。右键点击设备选择“编辑”，可修改属性。
· 自定义设备添加
可自定义添加设备，设备占用U数、设备数量、端口类型、端口数量、端口命名顺序
· 连接设备

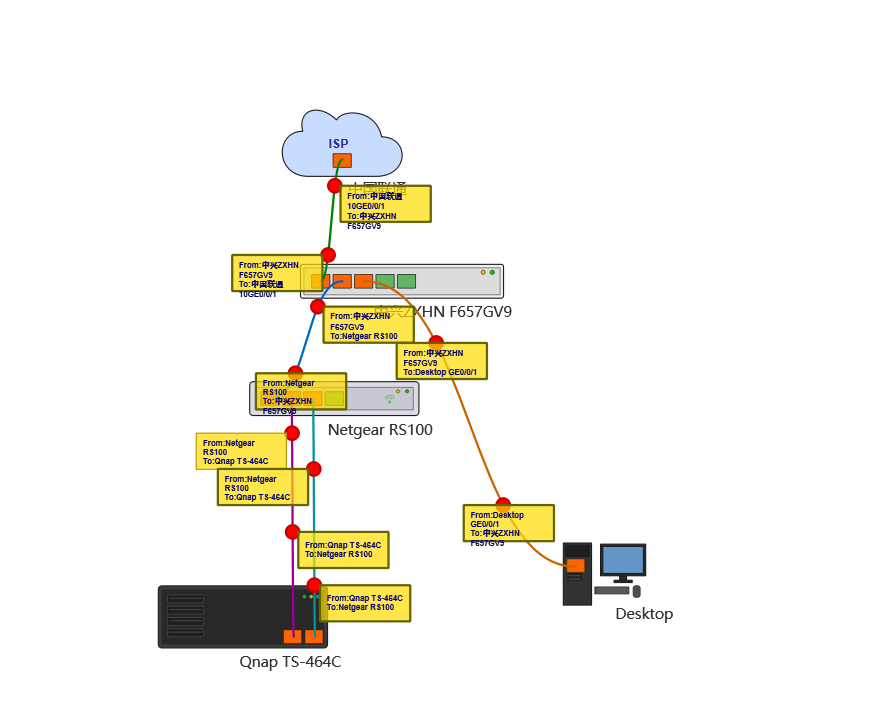

每台设备都有逻辑接口。右键单击一个接口（变黄），再右键单击另一台设备的接口（变黄），即可自动连接。线缆标签可显示或关闭。
· 删除功能
点击删除按钮下拉选择：
· 删除选中：删除选中的设备或线缆
· 拆除所有线缆：拆除所有的线缆
· 删除所有设备：清空画布
· 缩放功能
视图缩小、放大
· 界面功能
拓扑界面、机架界面
如果在使用中遇到问题或有建议，欢迎留言反馈。祝你使用愉快！
